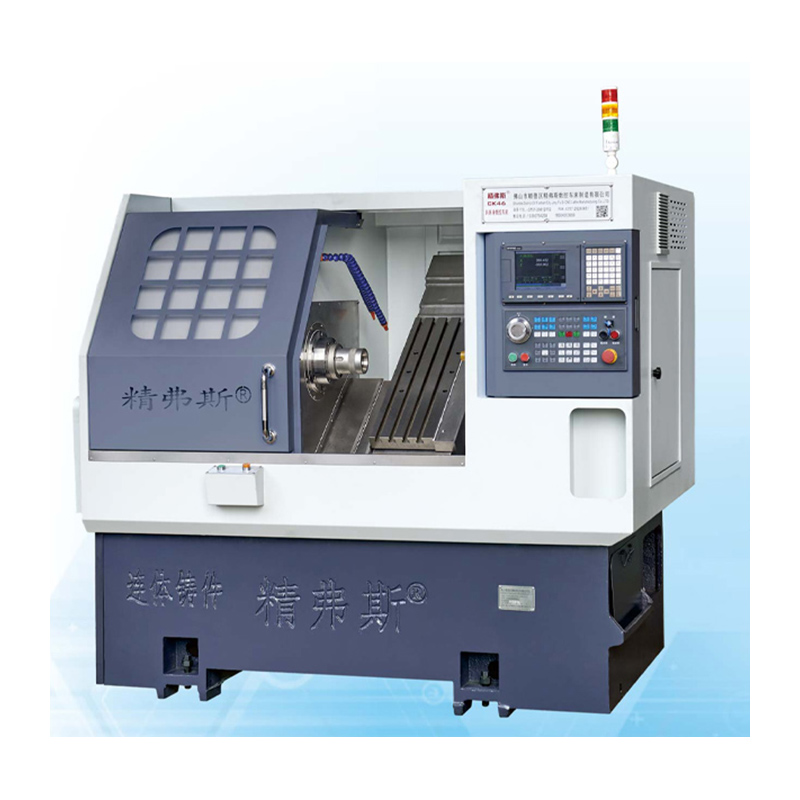

پروژه | واحد | CK46 | CK52 | CK76 | |
حداکثر طول چرخش | میلی متر | 350 | |||
حداکثر قطر چرخش روی تخت | میلی متر | Ø 500 | |||
حداکثر قطر چرخش روی اسکیت بورد | میلی متر | Ø 160 | |||
تمایل تخت | ° | 35 درجه | |||
حرکت موثر محور X/Z | میلی متر | قطر 1000/400 | |||
مشخصات پیچ محور X/Z | میلی متر | 32 | |||
مشخصات ریل محور X/Z | میلی متر | 35 | |||
قدرت موتور محور X/Z | KW | 1.3 | |||
حداکثر حرکت سریع محور X/Z | متر در دقیقه | 24 | |||
طول ماشین ابزار X عرض X ارتفاع | میلی متر | 2100X1580X1800 | |||
وزن کل دستگاه | کیلوگرم | 2600 | |||
شماره چاقو | ثابت | 8 | |||
اندازه چاقو مربع | میلی متر | 20×20 | |||
اندازه برش سوراخ گرد | میلی متر | Ø20 | |||
حداکثر قدرت | کیلووات | 13 | 13 | 16 | |
میانگین مصرف برق | کیلووات بر ساعت | 2 | 2 | 2.5 | |
شفت اصلی | فرم صورت انتهایی دوک |
|
A2-5 | A2-6 | A2-8 |
حداکثر سرعت اسپیندل | دور در دقیقه | 6000 (تنظیم به 4500) | 4200 (تنظیم به 3500) | 3200 (تنظیم به 2500) | |
قدرت موتور اسپیندل | KW | 7.5 | 7.5 | 11 | |
گشتاور نامی موتور اسپیندل | نیوتن متر | 47.8 نیوتن متر | 47.8 نیوتن متر | 72 نیوتن متر | |
حداکثر قطر عبور میله | میلی متر | Ø 45 | Ø 51 | Ø 75 |
دقت دستگاه، استاندارد فاکتور Jingfus: | ||||
مورد آزمایشی اصلی | نمودار شماتیک | روش تشخیص |
استاندارد کارخانه |
|
ضربان شعاعی دوک، |
|
ریزش مخروط بیرونی را تشخیص دهید | 0.0025 | |
موقعیت تکرار محور X |
|
تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.0025 | |
موقعیت تکرار محور Z |
|
تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.0025 | |
اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند. | ||||
