ماشین تراش CNC با بستر شیب دار تمایل

دستگاه تراش شیب شیب CK46 CNC Machine Lathe بهبود و به روزرسانی JingFusi® بر اساس اصلی است. بر اساس وراثت عملکرد پردازش بالا و عملکرد آسان مدل اصلی ، آن را با یک طراحی بستر کاملاً محصور و فضای عملکرد بیشتر ، سرعت پردازش بالاتر و دستگاه های CNC دقیق که تنظیم و نگهداری آن آسان تر است ، توسعه داده شده است.

مدل:CK46

ارسال استعلام

توضیحات محصول

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

JINGFUSI® SLANT BED CNC LATHE ویژگی های دستگاه:

طراحی بهینه:این تختخواب شیب دار شیب دار چرخان CNC دارای طراحی تختخواب شیب 35 درجه ای است که استحکام و ثبات پیشرفته ای را برای ماشینکاری دقیق فراهم می کند.

کارآمد تراشه:این دستگاه ظرفیت انتقال تراشه قابل توجهی را ارائه می دهد و به مشتریان امکان انعطاف پذیری را برای انتخاب برداشتن تراشه جلو یا عقب می دهد و از راحتی در فرآیند ماشینکاری اطمینان می دهد.

PR PRکشش الکترونیکی:این تراش با استفاده از یک ساختار پیش کشش پیچ ، دقت و قابلیت اطمینان ماشینکاری را بهینه می کند.

پست ابزار نوع باند:مجهز به یک پست ابزار از نوع باند ، این تراش از استفاده از ابزارهای متعدد برای افزایش کارایی و تطبیق پذیری در عملیات مختلف ماشینکاری پشتیبانی می کند.

جزئیات محصول

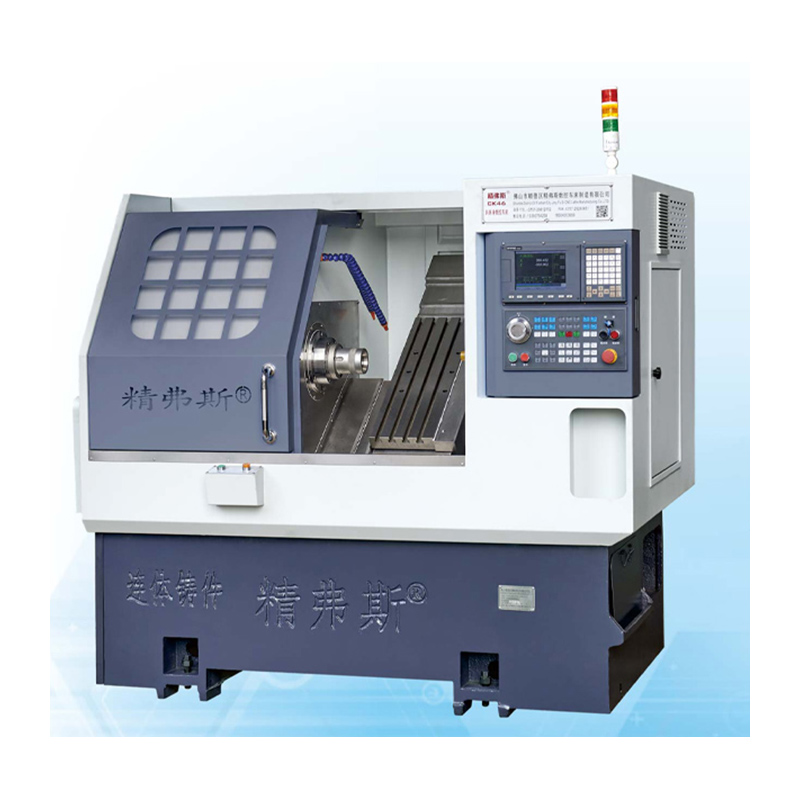

Inclined Slant bed Turning CNC Lathe Machine

لیست پارامتری

طرح		واحد	ck46	ck52	ck76
حداکثر طول چرخش		مگنی	350
حداکثر قطر چرخش روی تخت		مگنی	500 Ø
حداکثر قطر چرخش در اسکیت بازی		مگنی	Ø 160
تمایل به رختخواب		°	35 درجه
سفر موثر محور x/z		مگنی	قطر 1000/400
مشخصات پیچ محور X/Z		مگنی	32
مشخصات ریلی محور X/Z		مگنی	35
قدرت موتور X/Z محور		kW	1.3
حداکثر حرکت سریع محور x/z		M/من	24
طول ابزار ماشین عرض x عرض x ارتفاع		مگنی	2100x1580x1800
وزن کل کل دستگاه		کلوت	2600
شماره چاقو		ثابت کردن	8
اندازه چاقوی مربع		مگنی	20x20
اندازه برش سوراخ گرد		مگنی	20 پوند
قدرت کل		kW	13	13	16
مصرف انرژی متوسط		kw / h	2	2	2.5
شافت اصلی	شکل صورت انتهای دوک		A2-5	A2-6	A2 -8


	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم شده روی 4500)	4200 (تنظیم 3500)	3200 (روی 2500 تنظیم شده است)
	قدرت موتور دوک	kW	7.5	7.5	11
	گشتاور دارای امتیاز موتور دوک نخ ریسی	NM	47.8 نیوتن متر	47.8 نیوتن متر	72 نیوتن متر
	حداکثر قطر عبور نوار	مگنی	Ø 45	51 Ø	Ø 75

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل ،		ردیابی مخروط بیرونی	0.0025


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
