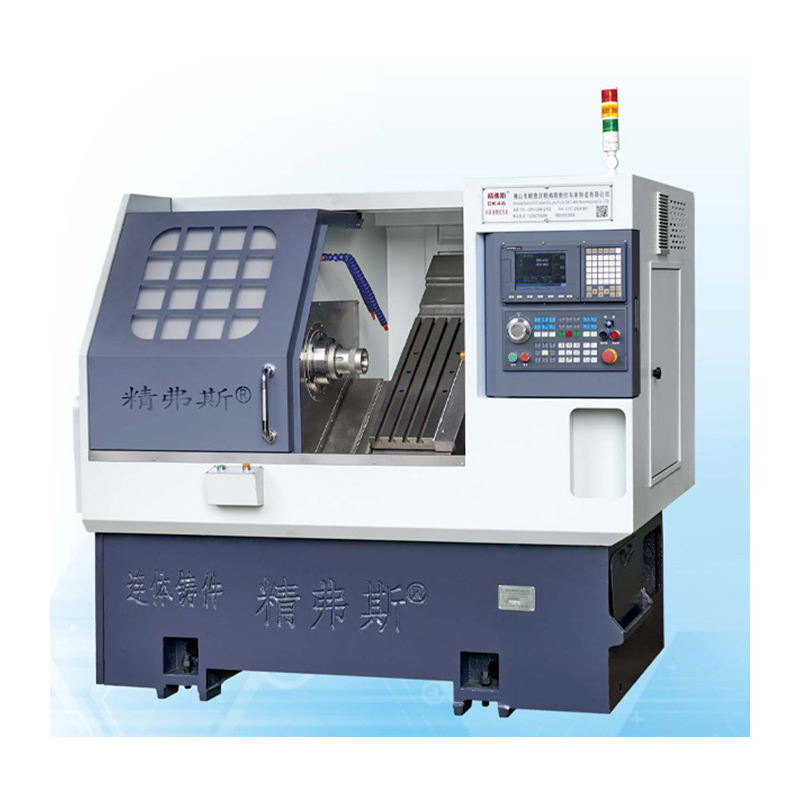

دستگاه تراش CNC تخت خواب شیب

دستگاه تراش CNC تخت کج Jingfusi® یک نوع تراش کنترل عددی کامپیوتری (CNC) است که دارای طرح تخت مایل یا مایل است. این طراحی آن را از تراش های تخت تخت سنتی متمایز می کند. در ماشین تراش تخت شیب دار، بستر یا پایه دستگاه نسبت به سطح افقی زاویه ای دارد که معمولاً حدود 35 درجه است. این طرح دارای چندین مزیت است و معمولاً در فرآیندهای ماشینکاری و ساخت مدرن استفاده می شود.

مدل:CK46

ارسال استعلام

توضیحات محصول

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

ویژگی های دستگاه تراش CNC تخت خواب شیب دار Jingfusi®:

تراش CNC تخت 35 درجه شیب
ظرفیت انتقال تراشه بزرگ و راحت است، مشتری می تواند انتقال تراشه در جلو یا پشت را انتخاب کند
ساختار پیش کششی پیچ
پست ابزار نوع باند

در اینجا برخی از ویژگی ها و مزایای کلیدی دستگاه تراش CNC بستر کج آورده شده است:

استحکام: طراحی بستر مایل استحکام دستگاه را افزایش می دهد و پشتیبانی و پایداری بهتری را برای ابزارهای برش و قطعات کار فراهم می کند. این سفتی منجر به بهبود دقت ماشینکاری و پرداخت سطح می شود.

مدیریت تراشه: جهت مایل تخت اجازه تخلیه موثرتر تراشه را می دهد. تراشه های تولید شده در طول فرآیند ماشینکاری تمایل دارند از محل کار دور شوند و خطر تجمع تراشه و آسیب ابزار را کاهش دهند.

ارگونومی: ماشین های تراش تخت کج اغلب دارای طراحی ارگونومیک تری هستند که بارگیری و تخلیه قطعات کار را برای اپراتورها آسان تر می کند. بستر شیبدار دید بهتری از ناحیه ماشینکاری فراهم می کند که می تواند کارایی و ایمنی اپراتور را بهبود بخشد.

کاهش تداخل ابزار: طراحی بستر شیب خطر تداخل بین ابزار برش و قطعه کار را کاهش می دهد، به خصوص هنگام ماشینکاری قطعات پیچیده یا کانتور.

ماشینکاری با سرعت بالا: ماشین های تراش تخت شیبدار برای عملیات ماشینکاری با سرعت بالا مناسب هستند. سفتی بهبود یافته و قابلیت های تخلیه تراشه سرعت برش سریع تر و بهره وری بالاتر را ممکن می سازد.

تطبیق پذیری: این ماشین ها همه کاره هستند و می توانند برای طیف وسیعی از عملیات تراشکاری از جمله روکش کاری، تراشکاری، سوراخ کاری، رزوه کشی و شیار کاری استفاده شوند.

یکپارچه سازی اتوماسیون: تراش های CNC تختخواب شیب را می توان به راحتی با سیستم های اتوماسیون مانند لودرهای رباتیک ادغام کرد تا بهره وری را بیشتر کرده و کار دستی را کاهش دهد.

دقت و دقت: استحکام و پایداری طراحی بستر شیب به دقت و دقت ماشین‌کاری بالاتر کمک می‌کند و آن را برای کاربردهایی که نیاز به تلرانس‌های سخت دارند مناسب می‌سازد.

سازگاری با مواد: دستگاه‌های تراش تخت کج می‌توانند مواد مختلفی از جمله فلزات، پلاستیک‌ها و کامپوزیت‌ها را مدیریت کنند و آنها را برای طیف وسیعی از صنایع مانند هوافضا، خودروسازی و تولید تجهیزات پزشکی مناسب می‌سازد.

تعویض ابزار: بسیاری از تراش‌های CNC بستر کج مجهز به تعویض‌کننده‌های ابزار هستند که امکان تعویض سریع و خودکار ابزار، کاهش زمان از کار افتادگی و افزایش کارایی را فراهم می‌کنند.

به طور خلاصه، دستگاه تراش CNC بستر کج مزایای متعددی نسبت به تراش های تخت تخت سنتی دارد، از جمله استحکام بهبود یافته، مدیریت تراشه و ارگونومی. این ماشین‌ها معمولاً در محیط‌های ماشین‌کاری مدرن استفاده می‌شوند که دقت، کارایی و تطبیق‌پذیری ضروری است.

نمودار سفر با ماشین

جزئیات محصول

لیست پارامترها

پروژه		واحد	CK46	CK52	CK76
حداکثر طول چرخش		میلی متر	350
حداکثر قطر چرخش روی تخت		میلی متر	Ø 500
حداکثر قطر چرخش روی اسکیت بورد		میلی متر	Ø 160
تمایل تخت		°	35 درجه
حرکت موثر محور X/Z		میلی متر	قطر 1000/400
مشخصات پیچ محور X/Z		میلی متر	32
مشخصات ریل محور X/Z		میلی متر	35
قدرت موتور محور X/Z		KW	1.3
حداکثر حرکت سریع محور X/Z		متر در دقیقه	24
طول ماشین ابزار X عرض X ارتفاع		میلی متر	2100X1580X1800
وزن کل دستگاه		کیلوگرم	2600
شماره چاقو		ثابت	8
اندازه چاقو مربع		میلی متر	20×20
اندازه برش سوراخ گرد		میلی متر	Ø20
حداکثر قدرت		کیلووات	13	13	16
میانگین مصرف برق		کیلووات بر ساعت	2	2	2.5
شفت اصلی	فرم صورت انتهایی دوک		A2-5	A2-6	A2-8


	حداکثر سرعت اسپیندل	دور در دقیقه	6000 (تنظیم روی 4500)	4200 (تنظیم به 3500)	3200 (تنظیم به 2500)
	قدرت موتور اسپیندل	KW	7.5	7.5	11
	گشتاور نامی موتور اسپیندل	نیوتن متر	47.8 نیوتن متر	47.8 نیوتن متر	72 نیوتن متر
	حداکثر قطر عبور میله	میلی متر	Ø 45	Ø 51	Ø 75

دقت ماشین ابزار

دقت دستگاه، استاندارد فاکتور Jingfus:
مورد آزمایشی اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضربان شعاعی دوک،		ریزش مخروط بیرونی را تشخیص دهید	0.0025


موقعیت تکرار محور X		تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


موقعیت تکرار محور Z		تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند.
