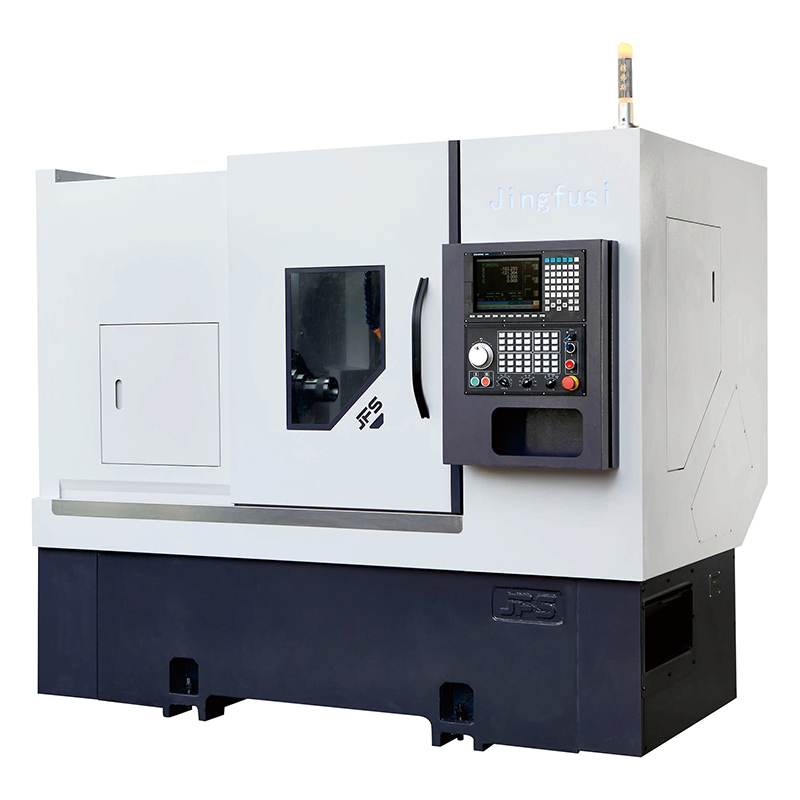

تراش CNC برجک برقی CK46 52DTY

تراش CNC Power Turret ما CK46 52DTY از کارخانه Jingfusi دارای سرهای قدرت دوگانه و سرعت بالا، گیربکس بدون دنده برای ماشینکاری پایدار، حذف تراشه دو مسیره انعطاف پذیر و عمر طولانی دستگاه است. لطفا برای اطلاعات بیشتر با ما تماس بگیرید.

مدل:CK46/52DTY

ارسال استعلام

توضیحات محصول

به عنوان یک سازنده، Jingfusi تراش CNC Power Turret CK46 52DTY با کیفیت بالا ارائه می دهد.

ویژگی محصول

با فرض پیکربندی کاملاً سازگار، ساختار ریخته‌گری، عملیات پیری و دقت مونتاژ، محور Y مجازی و محور عمودی Y مزایای خاص خود را دارند: محور Y مجازی سفت‌تر است و تنظیم گردی راحت‌تر است. محور عمودی Y در گسترش سکته مغزی انعطاف پذیرتر است و سطح قطعه کار ماشینکاری شده نیز بهتر است. در عین حال، عملیات برنامه نویسی ساده تر از محور Y مجازی است.

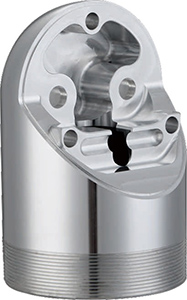

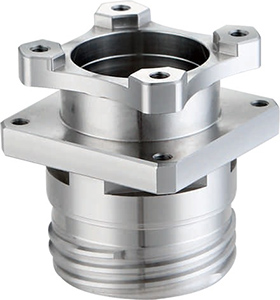

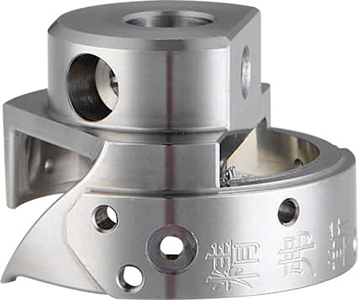

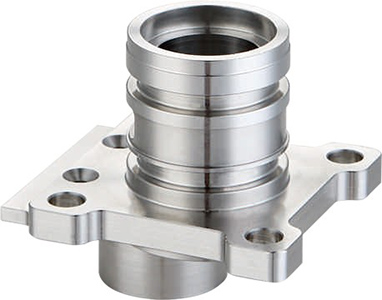

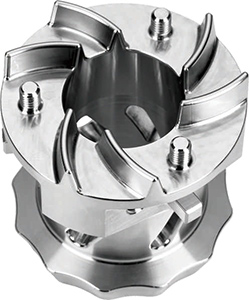

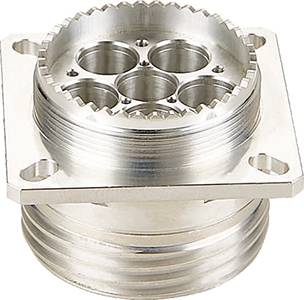

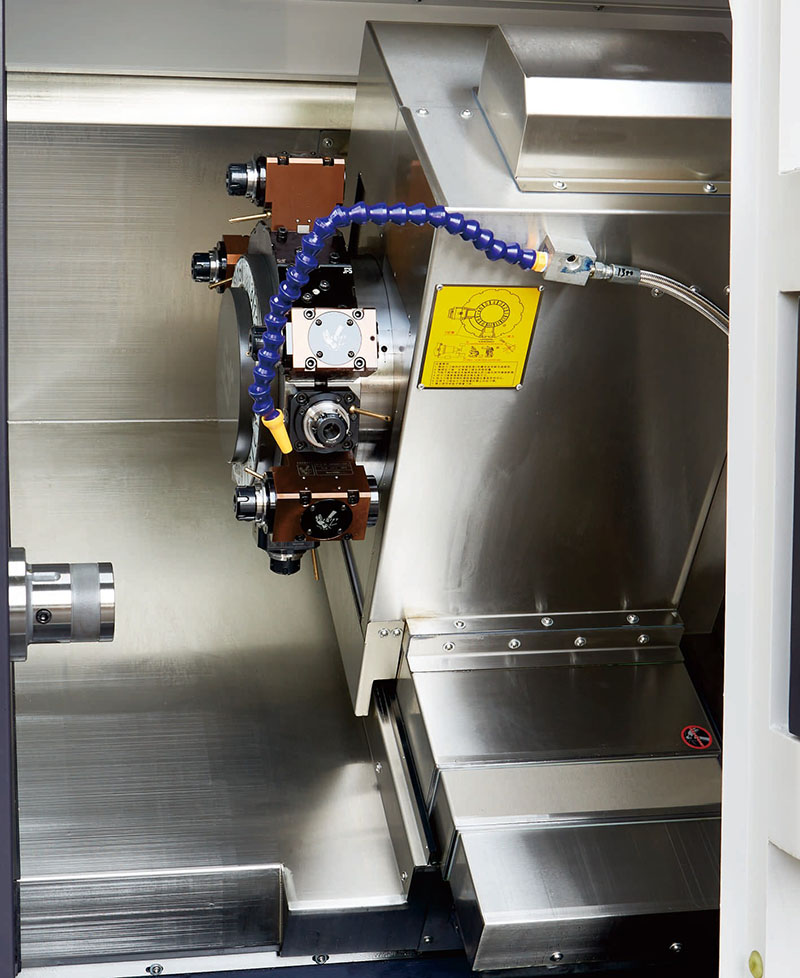

علاوه بر این، تجهیزات این ویژگی های عملی را نیز دارند: هد قدرت 0 درجه می تواند به عملکرد پایدار 8000 RPM دست یابد، هد قدرت 90 درجه سرعت کار با سرعت 6500 RPM; نگهدارنده ابزار طراحی انتقال ماژول بدون دنده را اتخاذ می کند و تأثیر منبع گرما را از ریشه حذف می کند، که می تواند به طور موثر دقت ماشینکاری را تضمین کند. توابع فرز و تراشکاری یکپارچه هستند که به راحتی می تواند نیازهای ماشینکاری مواد پیچیده مانند فولاد ضد زنگ، آلیاژ تیتانیوم و فولاد کربن را برآورده کند. سیستم حذف تراشه طراحی یکپارچه جانبی + پشتی را اتخاذ می کند، حالت نصب انعطاف پذیر، می تواند به طور دلخواه با توجه به شرایط کاری واقعی انتخاب شود.

علاوه بر این، کل ریخته‌گری ماشین در معرض آنیل کردن، پیری ارتعاشی و سایر فرآیندهای درمان پیری چند کاناله قرار می‌گیرد که نه تنها می‌تواند پایداری در فرآیند پردازش طولانی‌مدت را تضمین کند، بلکه به طور موثر طول عمر تجهیزات را افزایش می‌دهد.

مشخصات اصلی

مدل ماشین تراش		واحد	CK52DTYW-500	CK76DTYW-500	راه اندازی مجدد
ظرفیت پردازش	حداکثر قطر چرخش روی تخت	میلی متر	0700	Ø700
	حداکثر قطر ترمیم	میلی متر	0230	Ø230
	حداکثر طول چرخش	میلی متر	500	500
دوک نخ ریسی	چاک هیدرولیک دوکی	در	8"	10"
	ارتفاع مرکز دوک از زمین	میلی متر	1150	1150
	بینی دوکی		A2-6	A2-8
	PowerTuret (Model ທີ່ມີຄວາມໄວສູງ)	میلی متر	Q66	086
	حداکثر قطر میله	میلی متر	Ø51	072
	حداکثر سرعت اسپیندل	دور در دقیقه	4000	2000
	قدرت/گشتاور موتور اسپیندل	Kw/N.m	11Kw/72N.m	15Kw/143N.m	اختیاری یکپارچه 11kW/60Nm/ اختیاری یکپارچه 22kW/170Nm
برجک قدرت	مدل برجک برقی	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	برجک GPM سروو تایوان، برند سابق SAUTER آلمان.
	قدرت/گشتاور موتور برجک	Kw/N.m	5.7Kw/18N.m یا 3.1KW/15Nm	5.7Kw/18N.m یا 3.1KW/15Nm
	قدرت تامکس سرعت	r/mm	5000	5000	درجه را می توان در 8000 RPM و 90 درجه را می توان در 6500 RPM کار کرد.
تغذیه محور X/Z/Y	× محور Z حداکثر سرعت تاول سریع	m/my	24	24
	Yaxis Max.سرعت سفر سریع	m/my	15	15
	قدرت/گشتاور موتور محور X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm یا SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm یا SYMTEC 3.1 KW/15Nm
	پیچ های توپ درجه XZY-xis C3	-	40/40/40	40/40/40
	ریل های راهنما rller محور XZY	-	35/45/35	35/45/35
	سفر موثر Xaxis	میلی متر	250	250
	سفر موثر محور Z	میلی متر	500	500
	سفر موثر محور Y	میلی متر	112 (56±)	112 (56±)
	بمعثوق	میلی متر	50	50	بر اساس نگهدارنده ابزار پرقدرت 70 مرکزی
دمپایی	سفر با دم	میلی متر	520	520	دنباله برنامه ریزی شده
دمپایی	سوراخ مخروطی پین اجکتور	MK	دوشنبه 5#	دوشنبه 5#
مشخصات تجهیزات	وزن خالص دستگاه	کیلوگرم	4500	4600
	توان کل دستگاه	KW	26	30
	ماشین L×W×H	میلی متر	2500×1680×1900	2500×1680×1900

ماشین ابزار دائماً در حال بهینه سازی است؛ لطفاً برای پارامترهای فوق به داده های واقعی ماشین ابزار مراجعه کنید.

موارد اختیاری

مورد پیکربندی		CK52DTYW-500	CK76DTYW-500
اسپیندل اصلی	دوک مکانیکی	●	●
اسپیندل اصلی	اسپیندل برقی	O	O
کنترل کننده	کنترلر SYNTEC	●	●
کنترل کننده	کنترلر FANUC	O	O
محور تغذیه	یاسکاوا	●	●
محور تغذیه	SYNTEC	O	O
فلاش	برجک برقی BMT55	●	●
فلاش	برجک برقی BMT55	一	O
دمپایی	مورس شماره 5	O	O
بستن	گیره عقب بکش	●	●
بستن	چاک	O	O
تجهیزات کمکی	دستگاه جمع آوری قطعات	O	O
	دستگاه تغذیه	O	O
	نوار نقاله تراشه	O	O
	ربات خودکار	O	O
	جداکننده غبار روغن	O	O
