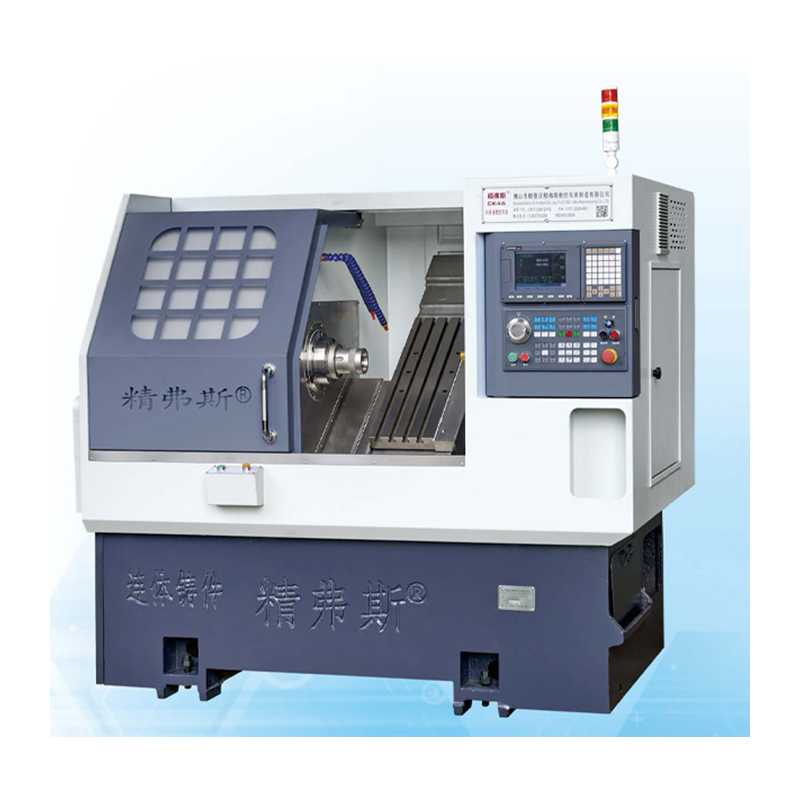

تراش تختخواب CNC

چاشنی بستر Jingfusi® CNC در محیط های صنعتی کاربردی را پیدا می کند که در آن تولید نیاز به دقت و دقت دارد. فراتر از استفاده صنعتی ، این Lathes به نیازهای سرگرمی و صاحبان مشاغل کوچک که به دنبال ابزاری هستند که سطح بالایی از سفارشی سازی و انعطاف پذیری را در فرآیندهای طراحی ارائه می دهد ، تأمین می شود. چه در تنظیمات تولید در مقیاس بزرگ و چه در مقیاس های کوچکتر ، CNC خمش بستر از Jingfusi® را با نیازهای متنوع سازگار می کند و دقت را با تطبیق پذیری ترکیب می کند.

مدل:CK46

ارسال استعلام

توضیحات محصول

تراش بستر CNC Jingfusi® CNC به عنوان ابزاری دقیق ماشینکاری که با دقت برای تولید اجزای متنوع ساخته شده است ، با تأکید ویژه ای بر قطعات استوانه ای و چرخشی ساخته شده است. مشخصه مشخص آن در ساختار بستر شیب دار ، از نظر استراتژیک برای تقویت ثبات و دقت در طول فرآیند ماشینکاری نهفته است. این طراحی نوآورانه تضمین می کند که تراش در ارائه نتایج دقیق و با کیفیت بالا ، آن را به یک دارایی ارزشمند برای طیف گسترده ای از برنامه های تولیدی تبدیل می کند.

نمودار سفر ماشین

جزئیات محصول

لیست پارامتری

طرح		واحد	ck46	ck52	ck76
حداکثر طول چرخش		مگنی	350
حداکثر قطر چرخش روی تخت		مگنی	500 Ø
حداکثر قطر چرخش در اسکیت بازی		مگنی	Ø 160
تمایل به رختخواب		°	35 درجه
سفر موثر محور x/z		مگنی	قطر 1000/400
مشخصات پیچ محور X/Z		مگنی	32
مشخصات ریلی محور X/Z		مگنی	35
قدرت موتور X/Z محور		kW	1.3
حداکثر حرکت سریع محور x/z		M/من	24
طول ابزار ماشین عرض x عرض x ارتفاع		مگنی	2100x1580x1800
وزن کل کل دستگاه		کلوت	2600
شماره چاقو		ثابت کردن	8
اندازه چاقوی مربع		مگنی	20x20
اندازه برش سوراخ گرد		مگنی	20 پوند
قدرت کل		kW	13	13	16
مصرف انرژی متوسط		kw / h	2	2	2.5
شافت اصلی	شکل صورت انتهای دوک		A2-5	A2-6	A2 -8


	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم شده روی 4500)	4200 (تنظیم 3500)	3200 (روی 2500 تنظیم شده است)
	قدرت موتور دوک	kW	7.5	7.5	11
	گشتاور دارای امتیاز موتور دوک نخ ریسی	NM	47.8 نیوتن متر	47.8 نیوتن متر	72 نیوتن متر
	حداکثر قطر عبور نوار	مگنی	Ø 45	51 Ø	Ø 75

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل ،		ردیابی مخروط بیرونی	0.0025


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
