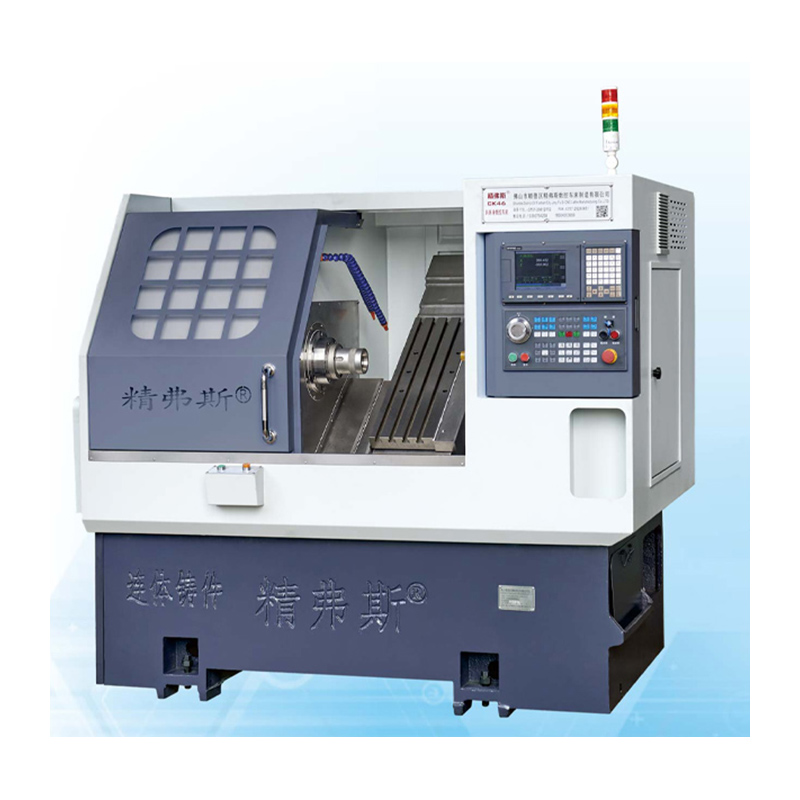

دستگاه تراش بستر Jingfusi® CNC عمدتاً در قطعات خودرو ، دریچه های لوله کشی ، قالب و سایر صنایع استفاده می شود. همچنین برای پردازش دسته ای از شفت ها ، دیسک ها و سایر قسمت ها با اندازه های پیچیده ، اندازه های مختلف و الزامات با دقت بالا مناسب است. این می تواند به طور خودکار پردازش تراشه های حلقه های داخلی و خارجی ، شیارها ، مخروط ها ، سطوح کروی ، موضوعات مختلف متریک و اینچ و سایر بدنهای چرخشی را انجام دهد. ریخته گری ها همه از شن و ماسه رزین ساخته شده اند که تحت درمان با پیری قرار گرفته و از ثبات ، استحکام بالا و حفظ دقت خوبی برخوردار است.
طرح | واحد | ck46 | ck52 | ck76 | |
حداکثر طول چرخش | مگنی | 350 | |||
حداکثر قطر چرخش روی تخت | مگنی | 500 Ø | |||
حداکثر قطر چرخش در اسکیت بازی | مگنی | Ø 160 | |||
تمایل به رختخواب | ° | 35 درجه | |||
سفر موثر محور x/z | مگنی | قطر 1000/400 | |||
مشخصات پیچ محور X/Z | مگنی | 32 | |||
مشخصات ریلی محور X/Z | مگنی | 35 | |||
قدرت موتور X/Z محور | kW | 1.3 | |||
حداکثر حرکت سریع محور x/z | M/من | 24 | |||
طول ابزار ماشین عرض x عرض x ارتفاع | مگنی | 2100x1580x1800 | |||
وزن کل کل دستگاه | کلوت | 2600 | |||
شماره چاقو | ثابت کردن | 8 | |||
اندازه چاقوی مربع | مگنی | 20x20 | |||
اندازه برش سوراخ گرد | مگنی | 20 پوند | |||
قدرت کل | kW | 13 | 13 | 16 | |
مصرف انرژی متوسط | kw / h | 2 | 2 | 2.5 | |
شافت اصلی | شکل صورت انتهای دوک |
|
A2-5 | A2-6 | A2 -8 |
حداکثر سرعت دوک نخ ریسی | r/min | 6000 (تنظیم شده روی 4500) | 4200 (تنظیم 3500) | 3200 (روی 2500 تنظیم شده است) | |
قدرت موتور دوک | kW | 7.5 | 7.5 | 11 | |
گشتاور دارای امتیاز موتور دوک نخ ریسی | NM | 47.8 نیوتن متر | 47.8 نیوتن متر | 72 نیوتن متر | |
حداکثر قطر عبور نوار | مگنی | Ø 45 | 51 Ø | Ø 75 |
دقت ماشین ، استاندارد فاکتور جینگفوس | ||||
مورد اصلی | نمودار شماتیک | روش تشخیص |
استاندارد کارخانه |
|
ضرب و شتم شعاعی اسپیندل ، |
![]() |
ردیابی مخروط بیرونی | 0.0025 | |
موقعیت تکرار محور x |
![]() |
موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.0025 | |
z محور z موقعیت تکرار |
![]() |
موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.0025 | |
اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند. | ||||
