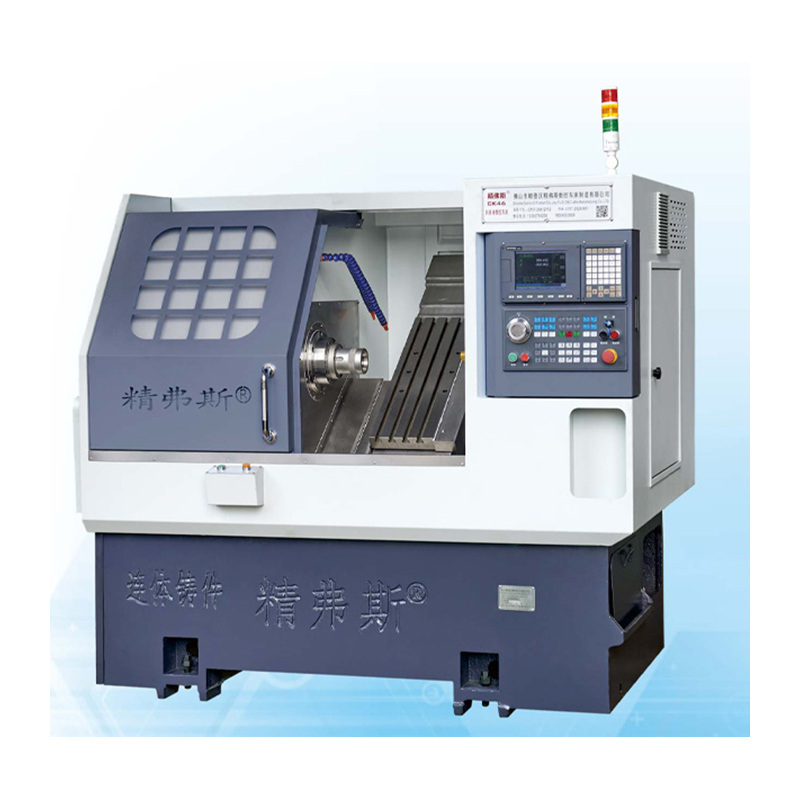

تراش مجتمع آسیاب کردن CNC

جنبه مشخصی از تراش CNC ترکیبی از ترکیب آسیاب Jingfusi® ساخت و سازهای جامد و انعطاف پذیر آن است. این تضمین می کند که ، صرف نظر از پرش ترین بار کاری ، دقت و عملکرد مداوم را حفظ می کند. این دستگاه با داشتن یک تختخواب سنگین و ریل های راهنمای خطی ، برای ماندگاری ساخته شده و نتایج قابل اعتماد را ارائه می دهد که از همه انتظارات فراتر می رود.

مدل:CK76DTY

ارسال استعلام

توضیحات محصول

معرفی تولید تراش ترکیبی CNC ترکیبی

تراش CNC ترکیبی با کیفیت بالا با کیفیت بالا که توسط سازنده Jingfusi® تهیه شده است ، راه حل نهایی برای ماشینکاری و ساخت دقیق است.

اساساً ، ارزش اصلی این تراش CNC ترکیبی از چرخشی ، ارائه دقت ، کارآیی و تطبیق پذیری بی نظیر برای مقابله با سخت گیری های فرآیندهای تولید مدرن است. تراش آسیاب CNC ما از فناوری برش استفاده می کند تا به طور دقیق و سریع انواع عملیات مانند چرخش ، فرز ، حفاری و ضربه زدن را انجام دهد.

نه تنها این ، تراش CNC ترکیبی از آسیاب نیز مجهز به یک موتور دوقلوی با سرعت بالا است تا از سرعت برش سریعتر و دقیق تر در طول پردازش اطمینان حاصل شود. این ویژگی به ویژه در کارهای پیچیده ماشینکاری بسیار مهم است زیرا می تواند ضمن حفظ دقت بالا ، زمان چرخه تولید را به میزان قابل توجهی کاهش دهد.

علاوه بر این ، سیستم کنترل CNC داخلی این ابزار ماشین یک طراحی کاربر پسند را اتخاذ می کند ، و این کار را برای اپراتورهای تازه کار و با تجربه برای تکمیل تنظیمات و بهره برداری از ماشینکاری آسان و سریع می کند. این ویژگی آن را به یک انتخاب ایده آل برای کارگاه ها ، مشاغل کوچک و حتی گیاهان تولیدی بزرگ تبدیل می کند.

یکی دیگر از برجسته های تراش CNC ترکیب آسیاب شده ، قابلیت های پردازش قدرتمند آن است. با چرخش زیاد روی تختخواب و فاصله زیادی بین مراکز ، می تواند به راحتی کارگروه های بزرگی در اندازه ها و شکل های مختلف را انجام دهد تا تقریباً هرگونه نیاز ماشینکاری را برآورده کند.

لیست پارامتر تراش تراش ترکیبی CNC ترکیب

قسمت	مدل تراش	واحد	ck46dty	ck52dty
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	600 Ø
	حداکثر چرخش دور دایره بیرونی	مگنی	300
	حداکثر قطر نوار	مگنی	Ø 45	55 Ø
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم 4500)	4200 (تنظیم 3500)

	نوع سر دوک نخ ریسی		A2-5	A2-6
	قطر دوپ با سوراخ	مگنی	56 Ø	Ø 66
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	800/400/60 ±


	سر قدرت 90 درجه از مرکز دوک نخ ریسی	مگنی	60
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 18) / 24 (تنظیم 18) / 15 (تنظیم 12)
	میله پیچ X/Z/Y	مگنی	32/32/32
	آهنگ غلتک X/Z/Y	مگنی	35/35/35
برج کوچک	مدل برجک برق (برجک برق)	BMT	BMT45 ， اختیاری BMT55

	کولت سر قدرت	است ،	ER25
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر ساقه دارنده دارنده	مگنی	25
دم	قدرت/گشتاور اصلی موتور	kw / nm	7.5 کیلو وات/دارای امتیاز 47 نانومتری	11kW/دارای امتیاز 72 نانومتری


	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 1.8kW/11.5n. New Generation2.4 kW/دارای امتیاز 11.5 نانومتر اختیاری
	حداکثر سرعت موتور برجک	r/min	80000 ° (HEAD POWER 7000 تغییر ， 90 ° Power Head 6000 تغییر)
	قدرت/گشتاور موتور سر قدرت	kw / nm	8.5 کیلو وات/دارای امتیاز 16.5 نانومتر
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	New Generation1.0 kW /3.1nm
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		فشار هیدرولیکی


	تمایل به رختخواب	°	35 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2200x1500x1900
	وزن کل کل دستگاه	کلوت	3900 کیلوگرم
	قدرت کل	kW	15
	مصرف انرژی متوسط	kw / h	3

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
