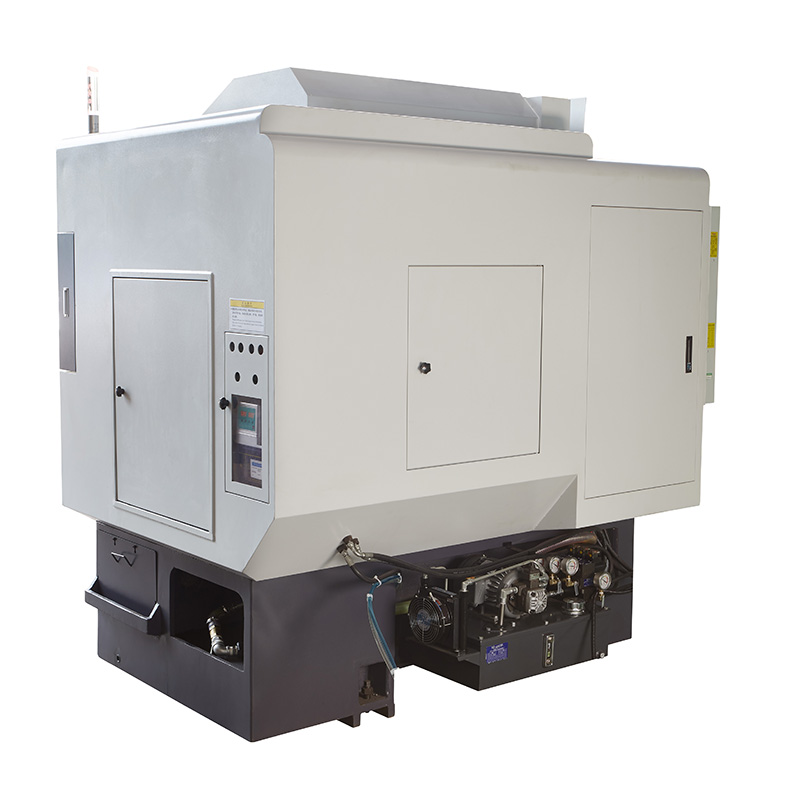

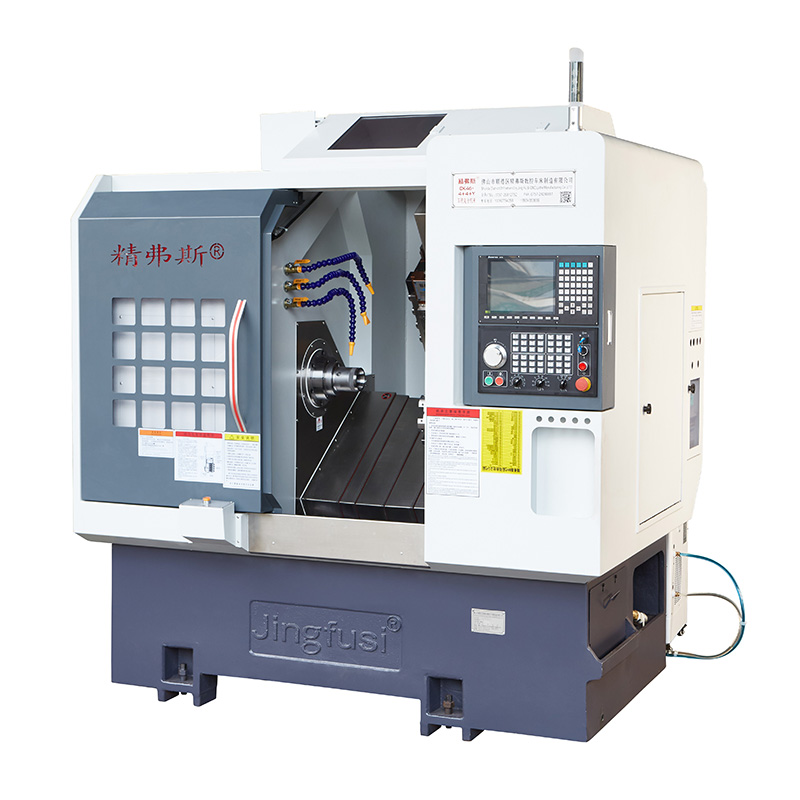

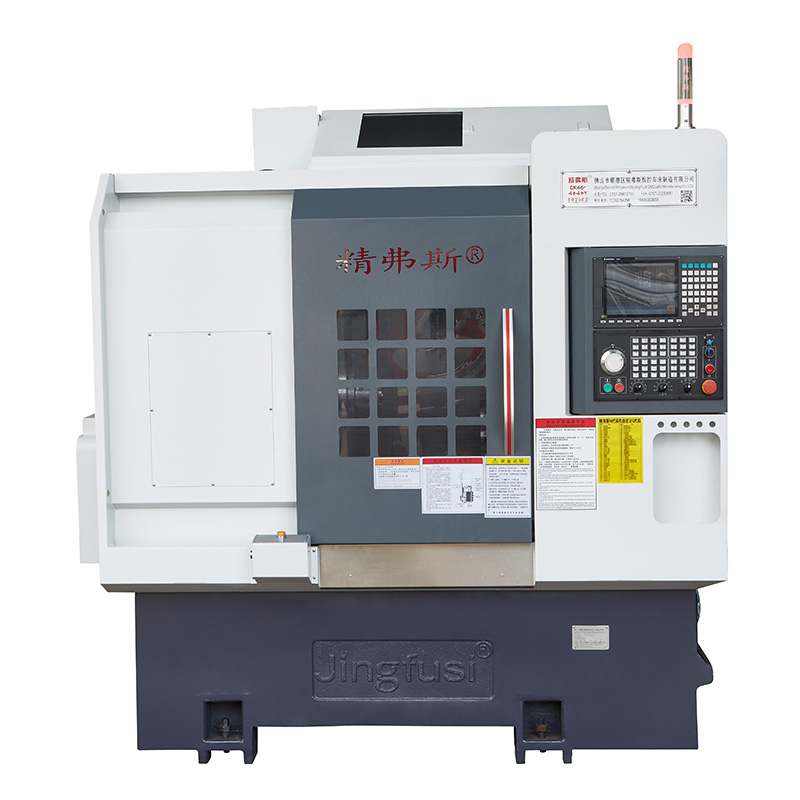

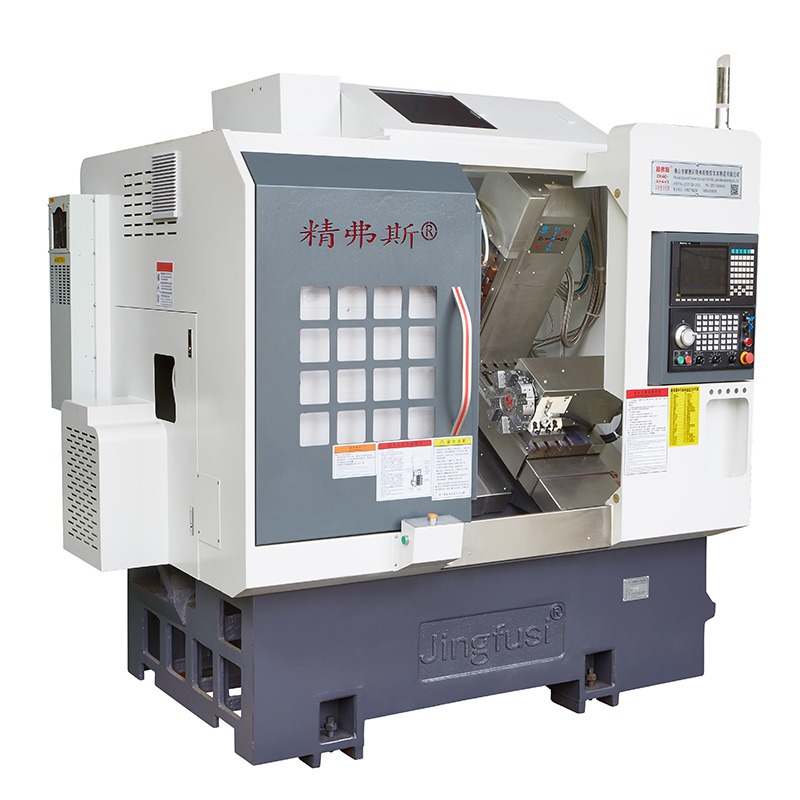

ماشین تراش و فرز CNC اتوماتیک

ماشین تراش و فرز اتوماتیک CNC یک تجهیزات ساخت پیشرفته است که به طور گسترده در صنایع مختلف مانند هوافضا، خودروسازی و مهندسی دقیق برای تولید کارآمد قطعات و مجموعه های پیچیده استفاده می شود. این دستگاه عملکردهای تراشکاری و فرز را در یک واحد ترکیب می کند و تطبیق پذیری و افزایش بهره وری را ارائه می دهد.

مدل:CK46-4+4+Y

ارسال استعلام

توضیحات محصول

این ماشین‌های تراش و فرز اتوماتیک CNC مجهز به سیستم کنترل عددی کامپیوتری هستند که امکان عملیات ماشینکاری دقیق و خودکار را فراهم می‌کند. اپراتورها از نرم افزار CAD/CAM برای برنامه ریزی دستگاه برای تعیین ابعاد قطعه و مسیر ابزار مورد نظر استفاده می کنند.

این ماشین های تراش و فرز CNC اتوماتیک می توانند عملیات تراشکاری و فرز را انجام دهند. چرخش شامل چرخاندن قطعه کار در حالی که ابزار برش به مواد شکل می دهد، در حالی که فرز شامل یک قطعه کار ثابت و یک ابزار برش چرخان است.

نمودار سفر با ماشین

جزئیات محصول

لیست پارامترها

مورد	مدل ماشین تراش	واحد	CK46-4+4+Y	CK52-4+4+Y
دامنه پردازش	تاب خوردن روی تخت	میلی متر	Ø 500
	حداکثر طول دایره بیرونی چرخش	میلی متر	320
	حداکثر قطر میله	میلی متر	Ø 45	Ø 51 ~ 55
محور اصلی	نوع سر دوکی		A2-5	A2-6

	قطر سوراخ دوک	میلی متر	Ø 56	Ø 66
	حداکثر سرعت اسپیندل	دور در دقیقه	6000 (تنظیم روی 4500)	4500 (تنظیم به 3500)
خوراک	حرکت موثر محور X/Z/Y	میلی متر	800/470/260

	حداکثر حرکت سریع محور X/Z/Y	متر در دقیقه	24 (تنظیم 18)/24 (تنظیم 18)/15 (تنظیم 8)
	میله پیچ محور X/Z/Y	میلی متر	32/32/25
	ریل محور X/Z/Y	میلی متر	35/35/25
برج چاقو	برجک هشت ایستگاهی	PCS	8 ایستگاه، می تواند با نگهدارنده ابزار دو سوراخ، اختیاری با 12 ایستگاه مجهز شود
سر برق	فرم نگهدارنده ابزار سر برق		ER25


	ابزار سر برقی	PCS	محور Z 4 + محور X 4، با 4 نگهدارنده ابزار ثابت اضافی نصب شده است
	حداکثر سرعت سر قدرت	دور در دقیقه	6000 (تنظیم شده روی 4000)، معمولاً می تواند برای پردازش محصولات از 4000 استفاده شود.
	فاصله بین شفت سر قدرت و شفت	میلی متر	65
ماشین آلات الکتریکی	قدرت/گشتاور موتور اصلی	KW/Nm	نسل جدید 7.5 کیلووات، 47.75 نیوتن متر. قطعات فولادی با ظرفیت پردازش بیش از 80 را می توان به صورت اختیاری به 11 کیلووات، 70.03 نیوتن متر مجهز کرد.

	قدرت/گشتاور موتور محور X/Z/Y	KW/Nm	1.3KW/8.39NM
	قدرت/گشتاور موتور سر پاور X/Z	KW/Nm	1.7 KW/8NM
	حداکثر سرعت موتور سر قدرت	دور در دقیقه	5000
دیگر	دستگاه ترمز موقعیت یابی اسپیندل		فشار هیدرولیک


	تمایل تخت	°	35 درجه
	طول ماشین ابزار X عرض X ارتفاع	میلی متر	2200X1580X1900
	وزن کل دستگاه	کیلوگرم	3430
	حداکثر قدرت	کیلووات	13
	میانگین مصرف برق	کیلووات بر ساعت	2

دقت ماشین ابزار

دقت دستگاه، استاندارد فاکتور Jingfus:
مورد آزمایشی اصلی	نمودار شماتیک	استاندارد کارخانه


ضربان شعاعی دوک		ریزش مخروط بیرونی را تشخیص دهید	0.0035


موقعیت تکرار محور X		تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور Z		تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور Y		تشخیص موقعیت مکرر در محور Y. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


موقعیت تکرار محور C		تغییر موقعیت نقطه ثابت محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	20 ثانیه قوس


موقعیت محور C چرخشی		دقت موقعیت تصادفی محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ جبران شود و سپس تنظیمات تکرار شده را بررسی کنید.	72 ثانیه قوس


ضربان گیره سر قدرت		ضربات مخروطی	0.015

ضربان گیره سر قدرت		ضرب و شتم بستن	0.01

اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند.
