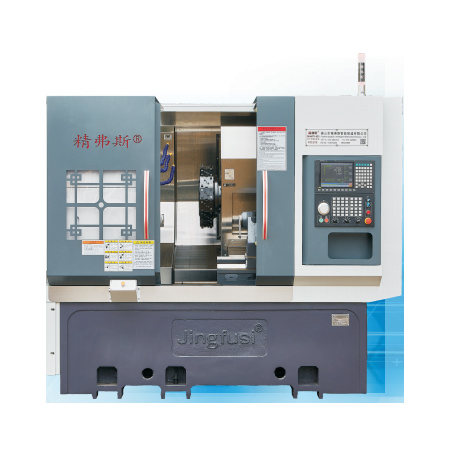

ماشین ترکیبی تراش و فرز برجک برقی
  • ماشین ترکیبی تراش و فرز برجک برقی - 0 ماشین ترکیبی تراش و فرز برجک برقی - 0

ماشین ترکیبی تراش و فرز برجک برقی

Jingfusi® در مقام خود به عنوان تولید کنندگان حرفه ای، به ارائه ماشین ترکیبی تراش و فرز برجک برقی خود افتخار می کند. ما متعهد به ارائه خدمات پس از فروش درجه یک و اطمینان از تحویل به موقع محصول هستیم. برای حفظ کیفیت ثابت ماشین‌ابزار خود، ما از یک رویکرد استاندارد در ساخت بدنه ماشین و مونتاژ پیکربندی پیروی می‌کنیم. این مستلزم استفاده از لوازم جانبی یکنواخت (از جمله سر برق نگهدارنده برش قابل تعویض و برجک ابزار روی صفحه تخت) برای اطمینان از پایداری و قابلیت اطمینان است. دستگاه ما با ساختاری ساده و کاربردی طراحی شده است که برای کاربردهای دنیای واقعی طراحی شده است و برای عملیات کاربر پسند مهندسی شده است.

مدل:CK52DTY

ارسال استعلام

توضیحات محصول

به عنوان سازنده حرفه ای، ما Jingfusi® می خواهیم دستگاه ترکیبی تراش و فرز برجک برقی را به شما ارائه دهیم.
جزئیات محصول



فهرست پارامترها

مورد مدل ماشین تراش واحد CK46DTY CK52DTY
دامنه پردازش حداکثر قطر چرخش دوک میلی متر Ø 600
حداکثر طول دایره بیرونی چرخش میلی متر 300
حداکثر قطر میله میلی متر Ø 45 Ø 55
محور اصلی حداکثر سرعت اسپیندل دور در دقیقه 6000 (تنظیم 4500) 4200 (تنظیم 3500)
نوع سر دوکی
A2-5 A2-6
قطر سوراخ دوک میلی متر Ø 56 Ø 66
خوراک حداکثر ضربه محور X/Z/Y میلی متر 800/400/60±
هد قدرت 90 درجه که از مرکز دوک عبور می کند میلی متر 60
حداکثر حرکت سریع محور X/Z/Y متر در دقیقه 24 (تنظیم 18) / 24 (تنظیم 18) / 15 (تنظیم 12)
میله پیچ محور X/Z/Y میلی متر 32/32/32
مسیر غلتکی محور X/Z/Y میلی متر 35/35/35
برجک برقی
 مدل برجک برقی (برجک برقی) BMT BMT45، BMT55 اختیاری
کلت سر برقی است ER25
اندازه نگهدارنده ابزار ثابت میلی متر 25×25
قطر ساقه نگهدارنده سوراخ میلی متر Ø25
دمپایی قدرت/گشتاور موتور اصلی KW/Nm 7.5 کیلووات / 47 نیوتن متر امتیاز 11 کیلووات / 72 نیوتن متر امتیاز
قدرت/گشتاور موتور محور X/Z/Y KW/Nm yaskawa 1.8KW/11.5N. اختیاری نسل جدید 2.4 کیلووات / دارای توان 11.5 نیوتن متر
حداکثر سرعت موتور قدرت برجک دور در دقیقه 80000 درجه (هد قدرت ≤7000 تغییر، 90 درجه هد قدرت ≤6000 تغییر)
قدرت/گشتاور موتور سر پاور KW/Nm 8.5 کیلووات / 16.5 نیوتن متر امتیاز
قدرت/گشتاور موتور تعویض ابزار برجک KW/Nm نسل جدید 1.0 KW / 3.1NM
دیگر دستگاه ترمز موقعیت یابی اسپیندل
فشار هیدرولیک
تمایل تخت ° 35 درجه
طول ماشین ابزار X عرض X ارتفاع میلی متر 2200X1500X1900
وزن کل دستگاه کیلوگرم 3900 کیلوگرم
حداکثر قدرت کیلووات 15
میانگین مصرف برق کیلووات بر ساعت 3

دقت ماشین ابزار

دقت دستگاه، استاندارد فاکتور Jingfus:
مورد آزمایشی اصلی نمودار شماتیک استاندارد کارخانه
ضربان شعاعی دوک ریزش مخروط بیرونی را تشخیص دهید 0.0035
موقعیت تکرار محور X تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. 0.003
موقعیت تکرار محور Z
تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. 0.003
موقعیت تکرار محور Y تشخیص موقعیت مکرر در محور Y. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. 0.004
موقعیت تکرار محور C تغییر موقعیت نقطه ثابت محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. 20 ثانیه قوس
موقعیت محور C چرخشی   دقت موقعیت تصادفی محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ جبران شود و سپس تنظیمات تکرار شده را بررسی کنید. 72 ثانیه قوس
ضربان گیره سر قدرت ضربات مخروطی 0.015
ضربان گیره سر قدرت
ضرب و شتم بستن 0.01
اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند.

تگ های داغ: ماشین ترکیبی تراش و فرز برجک برقی، چین، تولیدکنندگان، تامین کنندگان، کارخانه، کیفیت، لیست قیمت

ارسال استعلام

لطفاً درخواست خود را در فرم زیر ارائه دهید. ما ظرف 24 ساعت به شما پاسخ خواهیم داد.
