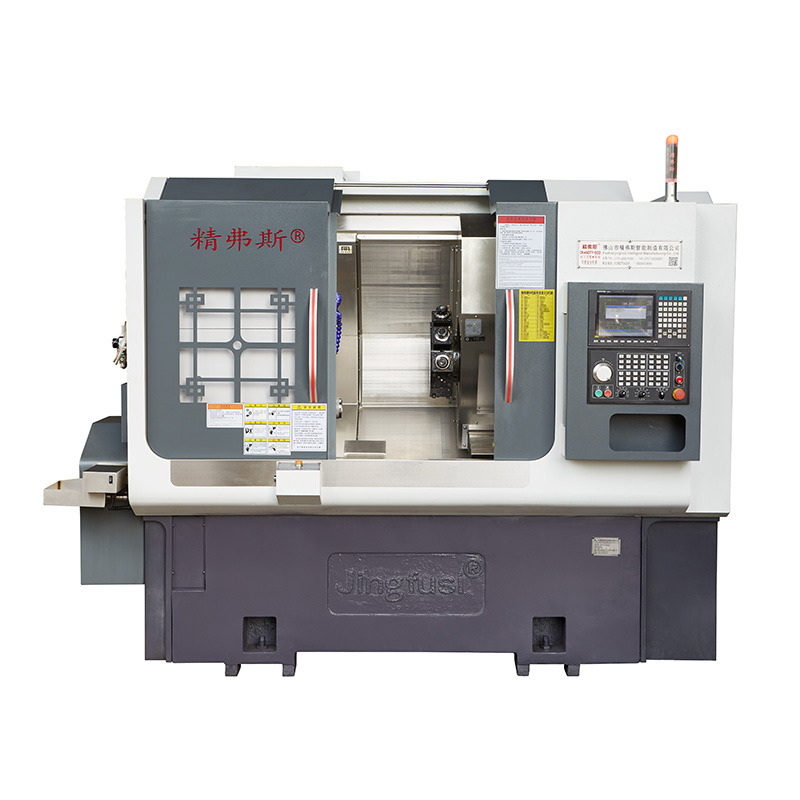

آسیاب CNC و چرخاندن دستگاه کامپوزیت

دستگاه کامپوزیت آسیاب CNC و چرخشی ساخته شده در تأمین کنندگان چین ، که اغلب از آن به عنوان دستگاه آسیاب CNC یاد می شود ، یک قطعه همه کاره از تجهیزات تولیدی است که قابلیت های فرآیند فرز و چرخش را در هم می آمیزد. این دستگاه برای ماشینکاری دقیق طراحی شده و طیف گسترده ای از برنامه ها را در صنایع مختلف ارائه می دهد.

مدل:CK46DTY

ارسال استعلام

توضیحات محصول

قابلیت فرز: دستگاه کامپوزیت آسیاب CNC و چرخشی مجهز به ابزارهای فرز است که می تواند عملیاتی مانند حفاری ، کسل کننده ، کانتورینگ و اسلات را انجام دهد. از این ابزارها برای حذف مواد از قطعه کار برای ایجاد اشکال و ویژگی های پیچیده استفاده می شود.

قابلیت چرخش: تراش CNC با سهام برجک و دم هیدرولیک دارای یک اسپیندل تراش با توانایی چرخش قطعه کار است. این دوک نخ ریسی برای انجام عملیات استفاده می شود که شامل حذف مواد با برش با چرخش قطعه کار می شود. از چرخش می توان برای ایجاد اشکال استوانه ای و مخروطی و همچنین موضوعات استفاده کرد.

کنترل چند محوره: دستگاه های چرخشی CNC اغلب دارای چندین محور حرکت هستند و ماشینکاری دقیق و پیچیده را امکان پذیر می کنند. این محورها می توانند شامل محورهای x ، y ، z و چرخشی باشند که ماشینکاری قطعات را از زوایای مختلف و جهت گیری ها امکان پذیر می کند.

تعویض ابزار خودکار: دستگاه ترکیبی چرخشی و فرز Turret CNC ممکن است شامل یک تعویض ابزار اتوماتیک باشد که می تواند ابزارهای برش مختلف را به سرعت و کارآمد تعویض کند و امکان ماشینکاری بدون وقفه و افزایش همه کاره را فراهم می آورد.

بستن قطعه کار: دستگاه مجهز به مکانیسم هایی برای بستن ایمن و نگه داشتن قطعه کار در هنگام ماشینکاری ، اطمینان از صحت و تکرارپذیری است.

ادغام CAD/CAM: دستگاه های چرخش CNC به طور معمول توسط نرم افزارهای رایانه ای کنترل می شوند که می توانند پرونده های CAD (طراحی رایانه ای) و CAM (تولید به کمک رایانه) را تفسیر کنند. این امر امکان برنامه نویسی دقیق عملیات ماشینکاری و تولید قطعات پیچیده را فراهم می کند.

با دقت بالا: این ماشین ها به دلیل تحمل دقیق و تحمل های محکم شناخته شده اند و آنها را برای کاربردهایی که نیاز به ماشینکاری پیچیده و دقیق دارند ، مناسب می کند.

تطبیق پذیری: دستگاه های چرخش آسیاب CNC همه کاره هستند و می توانند در طیف گسترده ای از صنایع از جمله هوافضا ، خودرو ، پزشکی و تولید عمومی مورد استفاده قرار گیرند.

کارآیی: ترکیب عملیات فرز و چرخش در یک دستگاه واحد باعث افزایش راندمان تولید می شود ، زیرا نیاز به تنظیمات متعدد و نقل و انتقالات بین ماشین های مختلف را کاهش می دهد.

تولید بخش پیچیده: دستگاه های چرخش CNC برای تولید قطعات پیچیده با هر دو ویژگی آسیاب و چرخان ایده آل هستند ، زیرا می توانند تمام عملیات مورد نیاز را در یک تنظیم انجام دهند.

این ماشین های ترکیبی اتوماتیک چرخشی و فرز معمولاً در تولید قطعات و قطعاتی که نیاز به ماشینکاری پیچیده و دقیق دارند ، مانند اجزای موتور ، قطعات هوافضا ، وسایل پزشکی و موارد دیگر استفاده می شود. آنها یک دارایی ارزشمند در فرآیندهای تولید مدرن هستند ، زیرا تولید را ساده می کنند و راندمان را افزایش می دهند.

نمودار مسافرتی دستگاه کامپوزیت CNC و چرخاندن دستگاه کامپوزیت

CNC Milling and Turning Composite Machine

جزئیات محصول

لیست پارامتر دستگاه کامپوزیت CNC و چرخش CNC

قسمت	مدل تراش	واحد	ck52dty	ck76dty	ck46dty
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	700 پوند
	حداکثر چرخش دور دایره بیرونی	مگنی	520
	حداکثر قطر نوار	مگنی	55 Ø	Ø 72	Ø 45
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	4200 (تنظیم 3500)	3200 (تنظیم 2000)	6000 (مجموعه 4500)
	نوع سر دوک نخ ریسی		A2 - 6	A2 -8	A2 - 5
	قطر دوپ با سوراخ	مگنی	Ø 66	Ø 86	56 Ø
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	260/500/60 ±
	سر قدرت 90 درجه از مرکز دوک نخ ریسی	مگنی	30
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 16)/ 24 (تنظیم 16)/ 14 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	40
	آهنگ غلتک X/Z/Y	مگنی	35/45/35
برج کوچک	مدل برجک برق (برجک برق)	BMT	BMT55
	کولت سر قدرت	است ،	ER32
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر ساقه دارنده دارنده	مگنی	32
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	11kW/دارای امتیاز 72 نانومتری	15 کیلو وات/دارای امتیاز 98 نیوتن متر	7.5 کیلو وات/دارای امتیاز 47 نانومتری
	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 2.9 kW /18.6nm，optional New Generation3.1 kW /15nm
	قدرت/گشتاور موتور سر برجک	kw / nm	نسل جدید 3.1 کیلو وات/15 نانومتری
	حداکثر سرعت موتور برجک	r/min	6000 (تنظیم 4000) ، سرعت مشترک 4000
	قدرت/گشتاور موتور سر قدرت	kw / nm	3.1 kW/15nm
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	New Generation1.0 kW /3.1nm
دم	سکته مغزی	مگنی	520
	حداکثر سکته مغزی هیدرولیک دم	مگنی	100
	Tailstock Top Top Cone Cone Hole Taper	مكان	Mohs 5#
	حداکثر فاصله بین نوک و چاک	مگنی	690
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		هیدرولیک ، قابل برنامه ریزی اختیاری
	تمایل به رختخواب	°	30 درجه یا 15 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2500x1680x1900
	وزن کل کل دستگاه	کلوت	5000 کیلوگرم
	قدرت کل	kW	20
	مصرف انرژی متوسط	kw / h	3

چرخش برجک و آسیاب کردن دقت ابزار ماشین آلات

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
