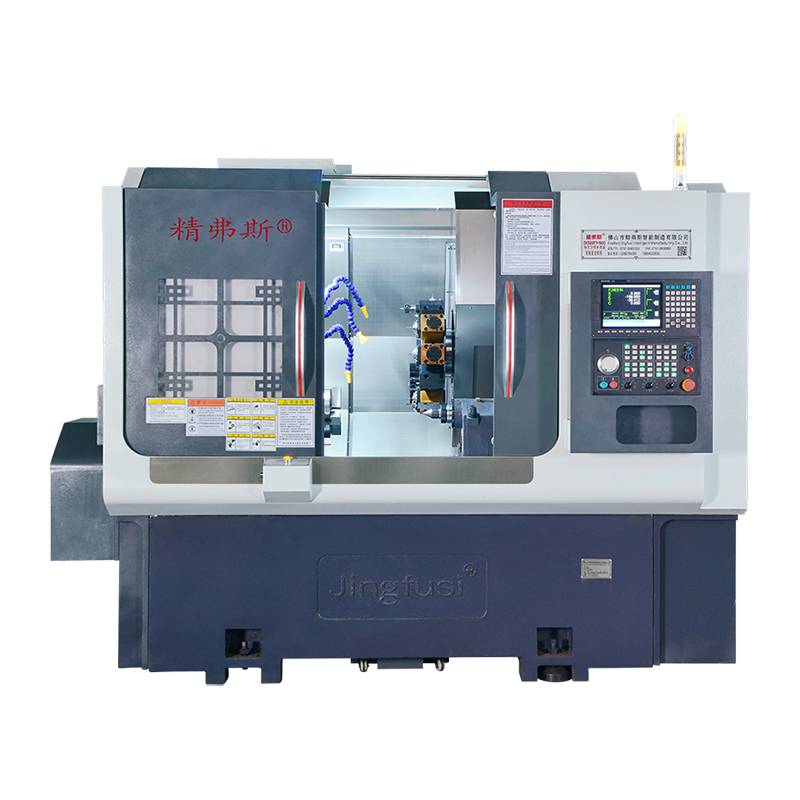

چرخاندن دستگاه تراش کامپوزیت فرز

دستگاه تراش کامپوزیت چرخشی با کیفیت بالا Jingfusi یک مکانیزم کمکی دارای دوک نخ ریسی انعطاف پذیر را در طراحی خود قرار می دهد و باعث افزایش استحکام در طول پردازش می شود. سیستم تغییر ابزار مستقیم نیاز به برنامه های تغییر ابزار پیچیده را از بین می برد و زمان بیکار تغییر ابزار را کاهش می دهد و در نتیجه پردازش کارآمد و صرفه جویی در هزینه برای کاربران ایجاد می شود. این طراحی نوآورانه نه تنها ثبات کلی دستگاه را در حین عملیات بهبود می بخشد بلکه روند تغییر ابزار را نیز ساده تر می کند و باعث می شود گردش کار ماشینکاری کارآمدتر و اقتصادی برای کاربران باشد.

مدل:CK52DTY

ارسال استعلام

توضیحات محصول

دستگاه تراش کامپوزیت در حال چرخش از تامین کنندگان Jingfusis بی وقفه شامل چرخش ، فرز ، حفاری ، کسل کننده ، ضربه زدن و عملکردهای مختلف دیگر در یک دستگاه منفرد و متنوع است. این دستگاه قادر به اجرای آسیاب های انتهایی و جانبی ، حفاری ، ضربه زدن و پردازش کامپوزیت است ، به ویژه برای شکل های پیچیده و خواستار مشخصات دقیق مناسب است. این امر در رسیدگی به نیازهای جامع پردازش قطعات دوار با تکمیل کلیه یا بیشتر عملیات مورد نیاز در یک بستن واحد ، برتری دارد. این نه تنها دقت استثنایی را تضمین می کند بلکه باعث افزایش کارایی می شود ، در نهایت منجر به کاهش هزینه در فرآیند ماشینکاری می شود.

ویژگی های اصلی چرخش دستگاه تراش کامپوزیت فرز:

1. چیدمان طراحی شده با فضای داخلی کافی.

2.INCORPORATION از ساختار دوک نخ ریسی با دقت بالا و یک سیستم چرخشی سریع هیدرولیک ، از عملکرد درجه یک.

3.Guaranteeing قابلیت های پر سرعت ابزار ماشین.

4. پیشروی از وقفه های برق ناشی از عدم دقت در ارزش موتور سروو.

نمودار سفر ماشین

جزئیات محصول

لیست پارامتری

قسمت	مدل تراش	واحد	ck52dty	ck76dty	ck46dty
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	700 پوند
	حداکثر چرخش دور دایره بیرونی	مگنی	520
	حداکثر قطر نوار	مگنی	55 Ø	Ø 72	Ø 45
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	4200 (تنظیم 3500)	3200 (تنظیم 2000)	6000 (مجموعه 4500)
	نوع سر دوک نخ ریسی		A2 - 6	A2 -8	A2 - 5
	قطر دوپ با سوراخ	مگنی	Ø 66	Ø 86	56 Ø
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	260/500/60 ±
	سر قدرت 90 درجه از مرکز دوک نخ ریسی	مگنی	30
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 16)/ 24 (تنظیم 16)/ 14 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	40
	آهنگ غلتک X/Z/Y	مگنی	35/45/35
برج کوچک	مدل برجک برق (برجک برق)	BMT	BMT55
	کولت سر قدرت	است ،	ER32
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر ساقه دارنده دارنده	مگنی	32
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	11kW/دارای امتیاز 72 نانومتری	15 کیلو وات/دارای امتیاز 98 نیوتن متر	7.5 کیلو وات/دارای امتیاز 47 نانومتری
	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 2.9 kW /18.6nm，optional New Generation3.1 kW /15nm
	قدرت/گشتاور موتور سر برجک	kw / nm	نسل جدید 3.1 کیلو وات/15 نانومتری
	حداکثر سرعت موتور برجک	r/min	6000 (تنظیم 4000) ، سرعت مشترک 4000
	قدرت/گشتاور موتور سر قدرت	kw / nm	3.1 kW/15nm
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	New Generation1.0 kW /3.1nm
دم	سکته مغزی	مگنی	520
	حداکثر سکته مغزی هیدرولیک دم	مگنی	100
	Tailstock Top Top Cone Cone Hole Taper	مكان	Mohs 5#
	حداکثر فاصله بین نوک و چاک	مگنی	690
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		هیدرولیک ، قابل برنامه ریزی اختیاری
	تمایل به رختخواب	°	30 درجه یا 15 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2500x1680x1900
	وزن کل کل دستگاه	کلوت	5000 کیلوگرم
	قدرت کل	kW	20
	مصرف انرژی متوسط	kw / h	3
