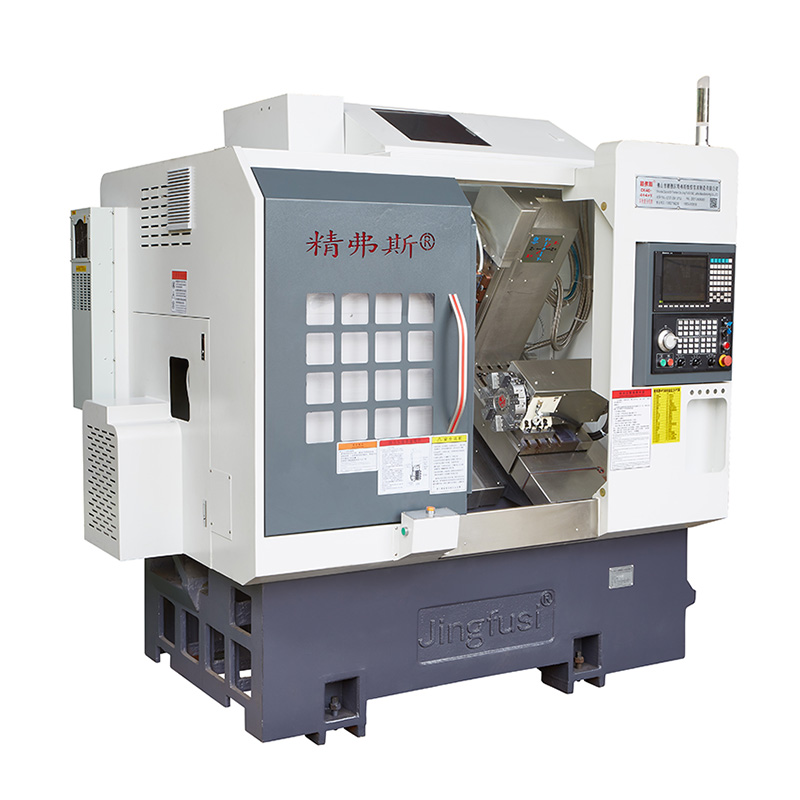

دستگاه ماشینکاری آسیاب چرخشی

دستگاه ماشینکاری به نوبه خود Jingfusi® به ویژه برای تولید انبوه قطعات با اشکال پیچیده مانند قطعات میکرو ، شفت های میکرو ، اتصالات الکترونیکی ، لیوان ، ساعت و لوازم جانبی سخت افزاری مختلف مناسب است.

مدل:CK52-5+5+Y

ارسال استعلام

توضیحات محصول

دستگاه ماشینکاری به نوبه خود ویژگی های دقت و راندمان بالا را دارد. این می تواند بین بوشینگ راهنما و بدون بوش راهنما جابجا شود ، پردازش مناسب را با توجه به طول قطعه کار انجام دهد و ساختار معقولی دارد. هر سه محور از راهنماهای نورد خطی استفاده می کنند که از مقاومت در برابر سایش و دقت بالایی برخوردار هستند. ، رانده شده توسط یک موتور سروو ، ساختار ردیف ابزار خطی ویژگی های تغییر سریع ابزار را دارد ، سیستم CNC عملکردهای کاملی دارد و کنترل آن آسان است. راهنمای پردازش آستین کمتر به مواد سنگ زنی احتیاج ندارد و می تواند میله هایی را با سرعت بالا و دقت بالا پردازش کند و حداقل مواد باقی مانده فقط 30 میلی متر است. دستگاه پردازش جانبی اختیاری می تواند فرآیندهای حفاری و فرز را تحقق بخشد.

نمودار سفر ماشین

جزئیات محصول

لیست پارامتری

قسمت	محتوا	واحد	CK46-5+5+y	CK52-5+5+y
دامنه پردازش	نوسان روی رختخواب	مگنی	500 Ø
	حداکثر چرخش دور دایره بیرونی	مگنی	320
	حداکثر قطر نوار	مگنی	Ø 45	55 55 Ø 55
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم شده روی 4000)	4500 (تنظیم 3500)
	نوع سر دوک نخ ریسی		A2-5	A2-6
	قطر دوپ با سوراخ	مگنی	56 Ø	Ø 66
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	800/470/310
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 18)/24 (تنظیم 18)/15 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	32/32/25
	راه آهن محور x/z/y	مگنی	35/35/25
برج چاقو	برجک هشت ایستگاه	رایانه های شخصی	8 ایستگاه ، می تواند به دارندگان ابزار Double Hole ، اختیاری با 12 ایستگاه مجهز شود
سر قدرت	فرم نگه داشتن ابزار سر قدرت		ER25
	حداکثر سرعت سر برق	r/min	6000 (تنظیم 4000) ، معمولاً برای پردازش محصولات از 4000 استفاده می شود
	حداکثر حفاری و قطر سر فرز	مگنی	16
	فاصله بین شافت سر قدرت و شافت	مگنی	65
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	7.5 kW/47.75nm ، اختیاری 11kW/70.03nm برای قطعات فولادی با ظرفیت پردازش 80 و بالاتر
	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 1.8kW/11.5nm. نسل جدید اختیاری 2.4 کیلو وات/امتیاز 11.5 نانومتر
	قدرت/گشتاور موتور X/Z Power Head	kw / nm	2.4 kW/11.5nm
	حداکثر سرعت موتور سر قدرت	r/min	5000
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		فشار هیدرولیکی
	تمایل به رختخواب	°	35 درجه
	طول صفحه چاقوی طول x عرض x	مگنی	700x290
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2200x1580x2000
	وزن کل کل دستگاه	کلوت	3430
	قدرت کل	kW	13
	مصرف انرژی متوسط	kw / h	2

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
