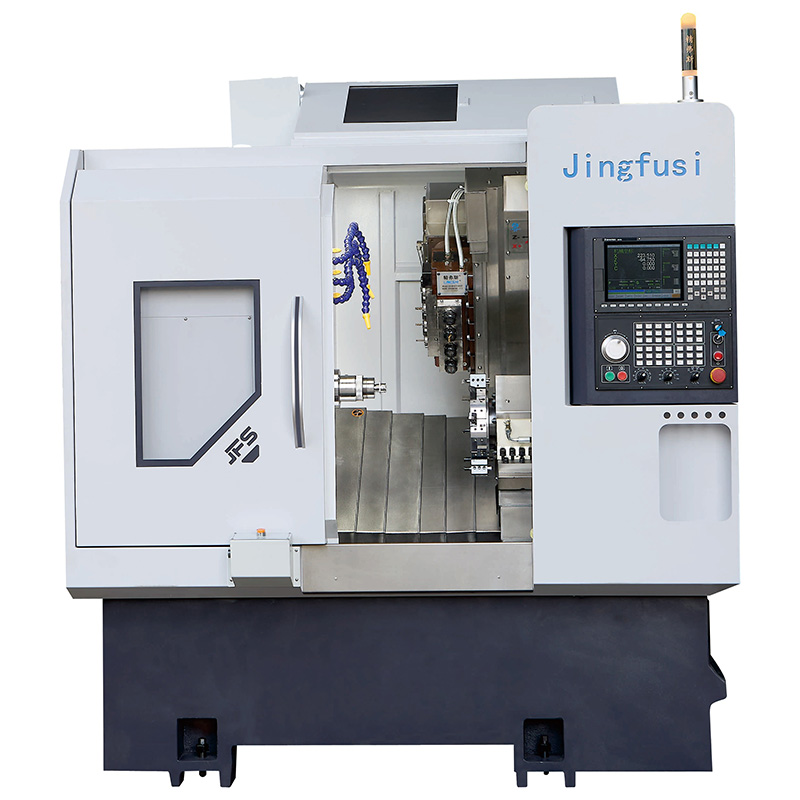

تراش CNC آسیاب

Jingfusi یک تولید کننده تراش CNC آسیاب چرخشی است. کارخانه ما متعهد به ارائه ماشین آلات با کارایی بالا و مقرون به صرفه به مشتریان است. ما به طور مداوم در مورد نیازهای مشتری در بازار تحقیق می کنیم و محصولاتی را تولید می کنیم که نیازهای استفاده واقعی آنها را برآورده می کند و از بسیاری از کاربران در صنعت تحسین می شود. به بازدید از کارخانه ما خوش آمدید!

مدل:CK46/52-4+4+Y

ارسال استعلام

توضیحات محصول

Jingfusi یک کارخانه تراش CNC آسیاب چرخشی است. ویژگی های اصلی محصول ما به شرح زیر است:

• در مقایسه با برجک های برقی، ماشین ابزار ما هنگام ماشینکاری قطعات کوچک تا متوسط، سرعت های سریع تر، دقت بالاتر و سطح بهتری را ارائه می دهد.

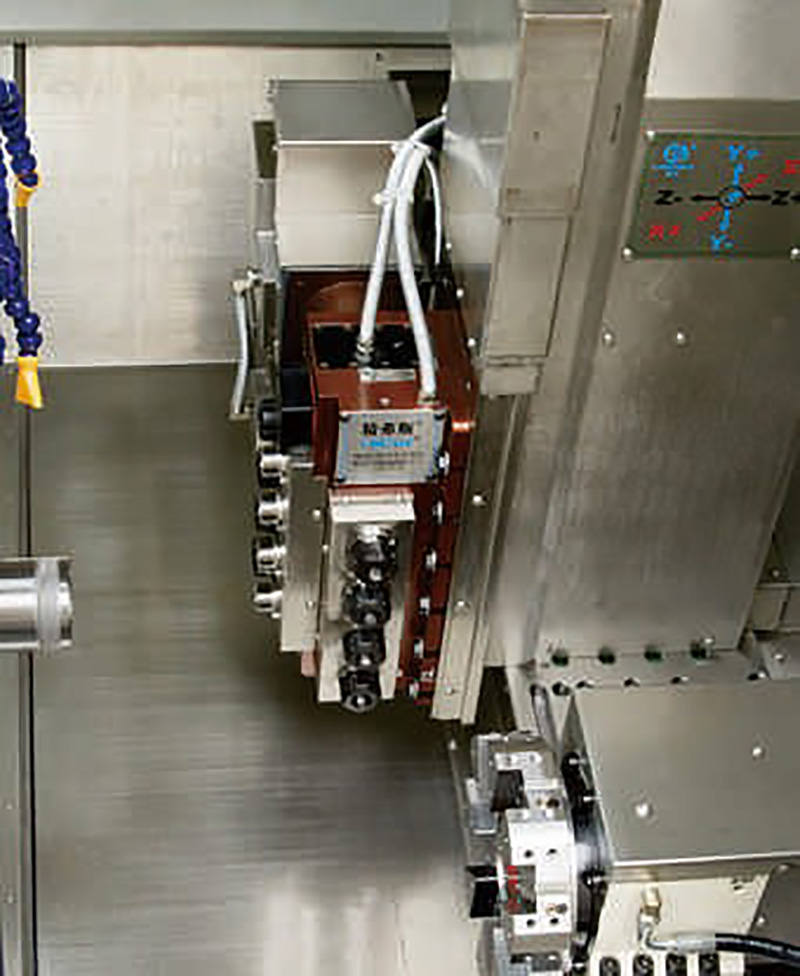

• سر پاور ما دارای فاصله بین دو محور 65 میلی متری و طراحی پلاگین است که تعویض سر یا بیرینگ های برق را آسان می کند و تعمیر و نگهداری معمول را آسان می کند.

• ماشین ابزار ما می تواند مواد پیچیده ای مانند فولاد ضد زنگ، آلیاژهای تیتانیوم و فولاد کربنی را ماشین کند.

• ماشین ابزار ما ماشینکاری پایدار و طولانی مدت را تضمین می کند و عمر طولانی دارد.

مشخصات اصلی

مدل ماشین تراش		واحد	CK46-4+4+Y	CK52-4+4+Y	راه اندازی مجدد
ظرفیت پردازش	حداکثر قطر چرخش روی تخت	میلی متر	O480	O480
	حداکثر قطر تنظیم	میلی متر	Q80	Q80
	حداکثر طول چرخش	میلی متر	320	320
دوک نخ ریسی	مرکز دوک با فوم بالا زمین	میلی متر	1150	1150
	بینی دوکی	-	A2-5	A2-6
	PowerTuret (Model ທີ່ມີຄວາມໄວສູງ)	میلی متر	056	066
	حداکثر میله سنج مواد	میلی متر	O45	051
	حداکثر سرعت اسپیندل	دور در دقیقه	4500	4000
	گشتاور موتور اسپیندل	Kw/N.m	7.5 کیلووات/47 نیوتن متر	11Kw/72N.m	اختیاری یکپارچه 11kW/60Nm اختیاری یکپارچه 22kW/170Nm
برجک قدرت	مدل مونتاژ سر پاور		ثابت 4 + رادیل جهت 4 + جهت محوری 4	روغن
	موتور سر پاور	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	دو موتور هشت هد قدرت را هدایت می کنند
	فاصله بین شفت ها	میلی متر	65	65
	حداکثر سرعت سر قدرت	r/mm	5000	5000	4000 معمولا استفاده می شود
	روش نصب ابزار قدرت		ER25	ER25
برجک سروو	مدل برجک سروو		MK-63RSV-8T	MK-63RSV-8T	اختیاری 12T
تغذیه محور X/Z/Y	محور X/Z/Y حداکثر سرعت سفر سریع	m/my	24	24
	قدرت/گشتاور موتور محور ×/Z/Y	kw/N.m	YASKAWAI 1.3 KW/8.34Nm یا SYNTEC 1.8KW/11.5Nm	YASKAWAI 1.3 KW/8.34Nm یا SYNTEC 1.8KW/11.5Nm
	پیچ های C3-gradebll محور X/ZY		32/32/25	32/32/25
	×/ZY-axis olerguide rais	-	35/35/25	35/35/25
	Xaxiseffective سفر	میلی متر	800	800
	سفر موثر محور Z	میلی متر	470	470
	سفر موثر Yaxis	میلی متر	260	260
	سر قدرت 90 درجه درون یابی محور Y از مرکز دوک عبور می کند	میلی متر	70	70
مشخصات تجهیزات	وزن خالص دستگاه	کیلوگرم	3400	3500
	توان کل دستگاه	KW	13	16.5
	ماشین L×W×H	میلی متر	2200×1580×1900	2200×1580×1900

Сценарій несправності Аналіз причин Рішення Вплив на вартість

موارد اختیاری

مورد پیکربندی		CK46-4+4+Y	CK52-4+4+Y
اسپیندل اصلی	دوک مکانیکی	●	●
اسپیندل اصلی	اسپیندل برقی	O	O
کنترل کننده	کنترلر SYNTEC	●	●
کنترل کننده	کنترلر FANUC		O
محور تغذیه	یاسکاوا	●	●
محور تغذیه	SYNTEC	O	O
بستن	گیره عقب بکش	●	●
بستن	چاک	O	O
فلاش	8 ایستگاه کاری	●	●
فلاش	12 ایستگاه کاری	O	O
تجهیزات کمکی	دستگاه جمع آوری قطعات	O	O
	دستگاه تغذیه	O	O
	نوار نقاله تراشه	O	O
	ربات خودکار	O	O
	جداکننده غبار روغن	O	O
