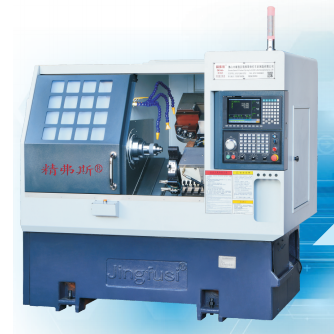

در حالی که این ماشینها عمدتاً برای ماشینکاری شیار داخلی استفاده میشوند، میتوانند سایر عملیات ماشینکاری را نیز انجام دهند و آنها را برای طیف گستردهای از کاربردها همه کاره میسازد. صنایعی مانند هوافضا، تولید تجهیزات پزشکی، خودروسازی و مهندسی دقیق اغلب برای تولید قطعات پیچیده و با دقت بالا به این ماشینها متکی هستند. ماشینهای تراش و فرز شیار سه منحنی داخلی بسته به نیازهای ماشینکاری خاص، میتوانند مواد مختلفی از جمله فلزات، پلاستیکها و کامپوزیتها را پردازش کنند.
مورد | واحد | مشخصات |
حداکثر قطر چرخش | میلی متر | 250 |
حداکثر قطر نوسان. بیش از تراش | میلی متر | Ø500 |
حداکثر قطر چرخش از طریق بستر کشویی | میلی متر | Ø160 |
درجه تخت کج | درجه | 35 درجه |
سفر موثر محور X | میلی متر | 1000 |
سفر موثر محور Z | میلی متر | 400 |
حداکثر محور X/Z سرعت سفر سریع | متر در دقیقه | 24 |
مساحت پایه چدنی | ㎡ | 1.8 x 1.1 |
اندازه دستگاه: L x W x H | میلی متر | 2100x1580x1800 |
وزن خالص دستگاه | کیلوگرم | 2600 |
ابزار شماره | عدد | 8 |
ابزار مربعی | میلی متر | 20*20 |
اندازه چاقوی سوراخ دار | میلی متر | Ø20 |
کل اسب | کیلووات | 13 |
میانگین مصرف برق | کیلووات بر ساعت | 2 |
فرم صورت دوکی |
|
A2-5 |
سرعت اسپیندل | دور در دقیقه | 6000 |
تنظیم سرعت اسپیندل | دور در دقیقه | 1-4500 |
گشتاور نامی اسپیندل | نیوتن متر | 35 نیوتن متر (1500 دور در دقیقه) |
حداکثر قطر میله | میلی متر | Ø45 |
دقت دستگاه، استاندارد فاکتور Jingfus: | ||||
مورد آزمایشی اصلی | نمودار شماتیک | استاندارد کارخانه | ||
ضربان شعاعی دوک، |
|
ریزش مخروط بیرونی را تشخیص دهید | 0.0035 | |
موقعیت تکرار محور X، X |
|
تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.003 | |
موقعیت تکرار محور Z، Z |
|
تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.003 | |
موقعیت تکرار محور C، C |
|
تغییر موقعیت نقطه ثابت محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 20 ثانیه قوس | |
موقعیت محور C چرخشی، C |
|
دقت موقعیت تصادفی محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ جبران شود و سپس تنظیمات تکرار شده را بررسی کنید. | 72 ثانیه قوس | |
اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند. | ||||
