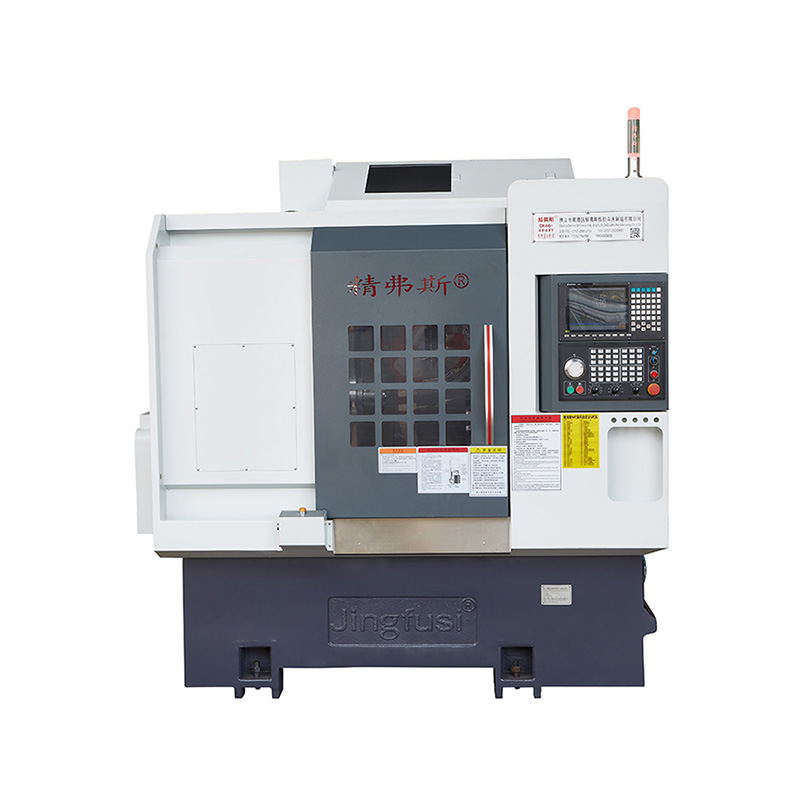

دستگاه ماشینکاری آسیاب چرخشی اقتصادی

دستگاه ماشینکاری چرخش اقتصادی Jingfusi® با یک مکانیسم کمکی ترمز دوک نخ ریسی قدرتمند برای بهبود استحکام در هنگام پردازش قطعات طراحی شده است. سیستم تغییر ابزار مستقیم ، مراحل پیچیده تغییر ابزار را ذخیره می کند و زمان اجرای تغییر ابزار را کوتاه می کند ، به پردازش کارآمد و صرفه جویی در هزینه ها برای کاربران می رسد.

مدل:CK76DTY

ارسال استعلام

توضیحات محصول

دستگاه ماشینکاری چرخش اقتصادی Jingfusi® یک دستگاه چند محور 3 محوره (X ، Y ، Z) چند محور است که به صورت عددی کنترل شده و تراش مرکب کنترل شده کنترل می شود. این یکپارچه سازی ، فرز ، حفاری ، کسل کننده ، ضربه زدن و سایر توابع را در یک دستگاه ادغام می کند. این می تواند آسیاب های انتهایی و جانبی ، حفاری ، ضربه زدن و سایر پردازش های ترکیبی را انجام دهد. به ویژه برای پردازش برخی از قطعات دوار با اشکال پیچیده و الزامات دقیق و دقیق مناسب است. این می تواند تمام یا بیشتر مراحل پردازش را در یک بستر انجام دهد. اطمینان از صحت ، بهبود کارآیی و کاهش هزینه ها.

نمودار مسافرتی ماشین Jingfusi®

جزئیات محصول

لیست پارامتری

قسمت	مدل تراش	واحد	ck52dty	ck76dty	ck46dty
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	700 پوند
	حداکثر چرخش دور دایره بیرونی	مگنی	520
	حداکثر قطر نوار	مگنی	55 Ø	Ø 72	Ø 45
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	4200 (تنظیم 3500)	3200 (تنظیم 2000)	6000 (مجموعه 4500)
	نوع سر دوک نخ ریسی		A2 - 6	A2 -8	A2 - 5
	قطر دوپ با سوراخ	مگنی	Ø 66	Ø 86	56 Ø
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	260/500/60 ±
	سر قدرت 90 درجه از مرکز دوک نخ ریسی	مگنی	30
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 16)/ 24 (تنظیم 16)/ 14 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	40
	آهنگ غلتک X/Z/Y	مگنی	35/45/35
برج کوچک	مدل برجک برق (برجک برق)	BMT	BMT55
	کولت سر قدرت	است ،	ER32
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر ساقه دارنده دارنده	مگنی	32
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	11kW/دارای امتیاز 72 نانومتری	15 کیلو وات/دارای امتیاز 98 نیوتن متر	7.5 کیلو وات/دارای امتیاز 47 نانومتری
	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 2.9 kW /18.6nm，optional New Generation3.1 kW /15nm
	قدرت/گشتاور موتور سر برجک	kw / nm	نسل جدید 3.1 کیلو وات/15 نانومتری
	حداکثر سرعت موتور برجک	r/min	6000 (تنظیم 4000) ، سرعت مشترک 4000
	قدرت/گشتاور موتور سر قدرت	kw / nm	3.1 kW/15nm
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	New Generation1.0 kW /3.1nm
دم	سکته مغزی	مگنی	520
	حداکثر سکته مغزی هیدرولیک دم	مگنی	100
	Tailstock Top Top Cone Cone Hole Taper	مكان	Mohs 5#
	حداکثر فاصله بین نوک و چاک	مگنی	690
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		هیدرولیک ، قابل برنامه ریزی اختیاری
	تمایل به رختخواب	°	30 درجه یا 15 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2500x1680x1900
	وزن کل کل دستگاه	کلوت	5000 کیلوگرم
	قدرت کل	kW	20
	مصرف انرژی متوسط	kw / h	3

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
