تراش اتوماتیک نوع برجک CNC

ما خوشحالیم که شما را با تراش اتوماتیک با هدف بالا Jingfusi® CNC Automatic Automatic Automatic Automatic معرفی کنیم و هدف آن عمیق تر دانش شما در مورد این محصول استثنایی است. ما از هر دو مشتریان جدید و ارزشمند خود استقبال می کنیم تا همکاری خود را با ما ادامه دهیم ، زیرا در تلاش برای آینده ای روشن تر در کنار هم هستیم.

مدل:CK52T-600

ارسال استعلام

توضیحات محصول

شما از صمیمیت دعوت شده اید تا از کارخانه ما بازدید کنید و جدیدترین ، با قیمت رقابتی و با کیفیت بالا Jingfusi® CNC Type Type Automatic Lathe را کشف کنید ، در حال حاضر با تقاضای زیاد. ما مشتاقانه فرصتی برای همکاری با شما را پیش بینی می کنیم.

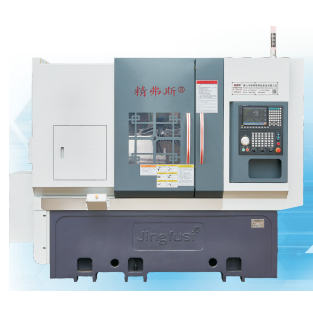

جزئیات محصول تراش خودکار از نوع برجک CNC

لیست پارامتر تراش اتوماتیک نوع برجک CNC

طرح	محتوا	واحد	CK52T-600	CK76T-600	CK46T-600
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	Ø 800
	نوع بلوک	مگنی	400 Ø 180
	حداکثر طول چرخش	مگنی	560
	حداکثر قطر نوار	مگنی	55 55 Ø 55	Ø 72	Ø 45
محور اصلی	نوع سر دوک نخ ریسی		A2-6	A2 -8	A2-5
	قطر دوپ با سوراخ	مگنی	Ø 66	Ø 86	56 Ø
	حداکثر سرعت دوک نخ ریسی	r/min	4200	3200	6000
	سرعت تنظیم دوک نخ ریسی	r/min	3500 1 ~	2500 ~ 2500	1 ~ 4500
تغذیه کردن	حداکثر سفر محور x/z	مگنی	230/600
	سکته مغزی موثر محور Z	مگنی	570
	حداکثر حرکت سریع محور x/z	M/من	24
	تنظیم محور X/Z برای حرکت سریع	M/من	16/18
	مشخصات پیچ غلتکی Axis X/Z	مگنی	40
	مشخصات سنج محور x/z	مگنی	35/45
برجک سروو دوازده موقعیت	ارتفاع مرکز برجک سروو دوازده موقعیت		100
	برج چاقو لبه مقابل (قطر بیرونی)	مگنی	385
	ارتفاع مرکز برجک	مگنی	100
	تعداد تیغه های برجک	ثابت کردن	12
	قطر تداخل پردازش ابزار مجاور	مگنی	180 پوند
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر دسته دارنده چاقو	مگنی	25
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	11kW/دارای امتیاز 72 نانومتری	15 کیلو وات/دارای امتیاز 98 نیوتن متر	7.5 کیلو وات/دارای امتیاز 47 نانومتری
	قدرت/گشتاور موتور محور X/Z	kw / nm	Yaskawa 1.8kW/11.5nm. نسل جدید اختیاری 2.4 کیلو وات/امتیاز 11.5 نانومتر
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	نسل جدید 1.0 کیلو وات/3.1 نیوتن متر
	سیستم خنک کننده سیستم موتور	kW	0.3
	سیستم خنک کننده فشار بالا قدرت موتور	kW	3
دم	سکته مغزی	مگنی	420
	حداکثر سکته مغزی پین اژکتور دم	مگنی	100
	فرم درایو پین پین Tailstock		هیدرولیک ، استحکام شدید
	Tailstock Top Top Cone Cone Hole Taper	مكان	Mohs 5 #، در هنگام ماشینکاری دقیق نوسان و پیچ نمی کند.
	حداکثر فاصله بین نوک و چاک	مگنی	690
دیگر	تمایل به رختخواب	°	30 درجه یا 15 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2500x1600x1700
	وزن کل کل دستگاه	کلوت	وزن کل کل دستگاه 4500 کیلوگرم است ، با وزن کل اختیاری 3500 کیلوگرم ، منهای 10000 یوان
	قدرت کل	kW	20
	مصرف انرژی متوسط	kw / h	3

صحت ابزار ماشین چاشنی خودکار از نوع برجک CNC

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	روش تشخیص	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0025


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.0025


اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
