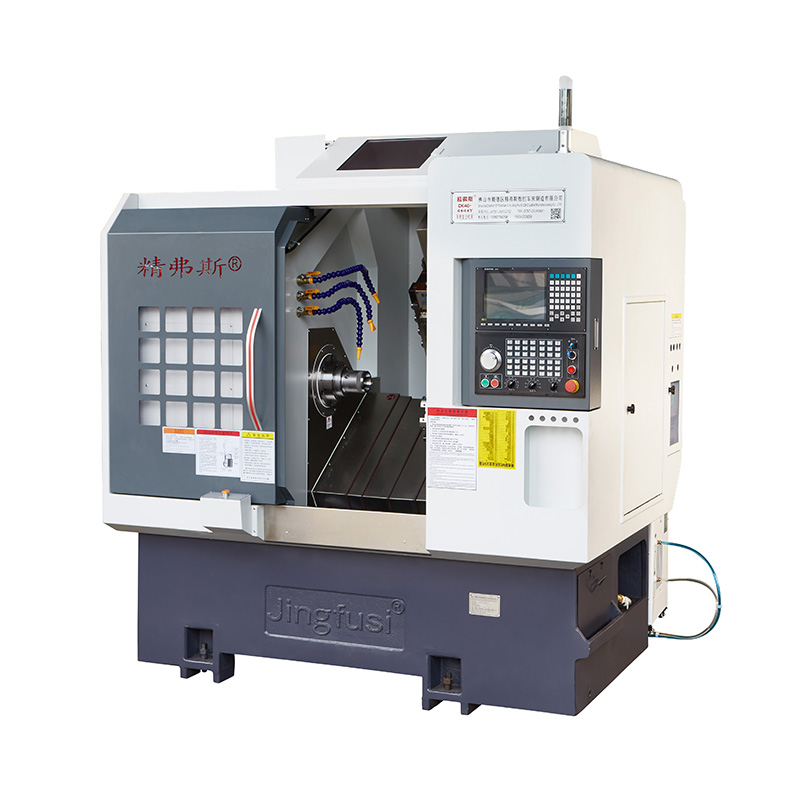

مرکز ماشینکاری ترکیبی CNC MILLING

مرکز ماشینکاری ترکیبی MILING CNC برای تولید اجزای چرخشی پیچیده و بسیار دقیق ایده آل است. این امکان تکمیل اکثریت ، اگر نه همه ، عملیات ماشینکاری در یک مجموعه واحد را امکان پذیر می کند. این نه تنها دقت را تضمین می کند بلکه باعث افزایش بهره وری و مقرون به صرفه می شود.

مدل:CK46-4+4+Y

ارسال استعلام

توضیحات محصول

ویژگی های مرکز ماشینکاری ترکیبی MINKING CNC:

بستن به حداقل رساندن: نیاز به عملیات بستر چندگانه را کاهش می دهد و هم کارآیی و هم دقت را افزایش می دهد.

تغییرات سریع ابزار: از تغییرات ابزار با سرعت بالا پشتیبانی می کند ، و تنظیم ابزار برای ماشینکاری راحت تر.

ماشینکاری جامع: طیف وسیعی از کارکردها را برای تسهیل پردازش کامپوزیت چهره ها و طرفین انتهایی ارائه می دهد و قابلیت های ماشینکاری همه کاره را امکان پذیر می کند.

نمودار سفر ماشین

CNC Turning Milling Compound Machining Center

جزئیات محصول

لیست پارامتری

قسمت	مدل تراش	واحد	CK46-4+4+y	CK52-4+4+y
دامنه پردازش	نوسان روی رختخواب	مگنی	500 Ø
	حداکثر چرخش دور دایره بیرونی	مگنی	320
	حداکثر قطر نوار	مگنی	Ø 45	55 55 Ø 55
محور اصلی	نوع سر دوک نخ ریسی		A2-5	A2-6

	قطر دوپ با سوراخ	مگنی	56 Ø	Ø 66
	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم شده روی 4500)	4500 (تنظیم 3500)
تغذیه کردن	سفر موثر محور x/z/y	مگنی	800/470/260

	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 18)/24 (تنظیم 18)/15 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	32/32/25
	راه آهن محور x/z/y	مگنی	35/35/25
برج چاقو	برجک هشت ایستگاه	رایانه های شخصی	8 ایستگاه ، می تواند به دارندگان ابزار Double Hole ، اختیاری با 12 ایستگاه مجهز شود
سر قدرت	فرم نگه داشتن ابزار سر قدرت		ER25


	ابزار سر قدرت	رایانه های شخصی	محور z 4+x-axis 4 ، با 4 نگهدارنده ابزار ثابت اضافی نصب شده است
	حداکثر سرعت سر برق	r/min	6000 (تنظیم 4000) ، معمولاً برای پردازش محصولات از 4000 استفاده می شود
	فاصله بین شافت سر قدرت و شافت	مگنی	65
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	نسل جدید 7.5kW ، 47.75nm. قطعات فولادی با ظرفیت پردازش بیش از 80 می توانند به صورت اختیاری مجهز به 11 کیلو وات ، 70.03 نیوتن متر باشند

	قدرت/گشتاور محور x/z/y	kw / nm	1.3kW/8.39nm
	قدرت/گشتاور موتور X/Z Power Head	kw / nm	1.7 kW/8nm
	حداکثر سرعت موتور سر قدرت	r/min	5000
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		فشار هیدرولیکی


	تمایل به رختخواب	°	35 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2200x1580x1900
	وزن کل کل دستگاه	کلوت	3430
	قدرت کل	kW	13
	مصرف انرژی متوسط	kw / h	2

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
