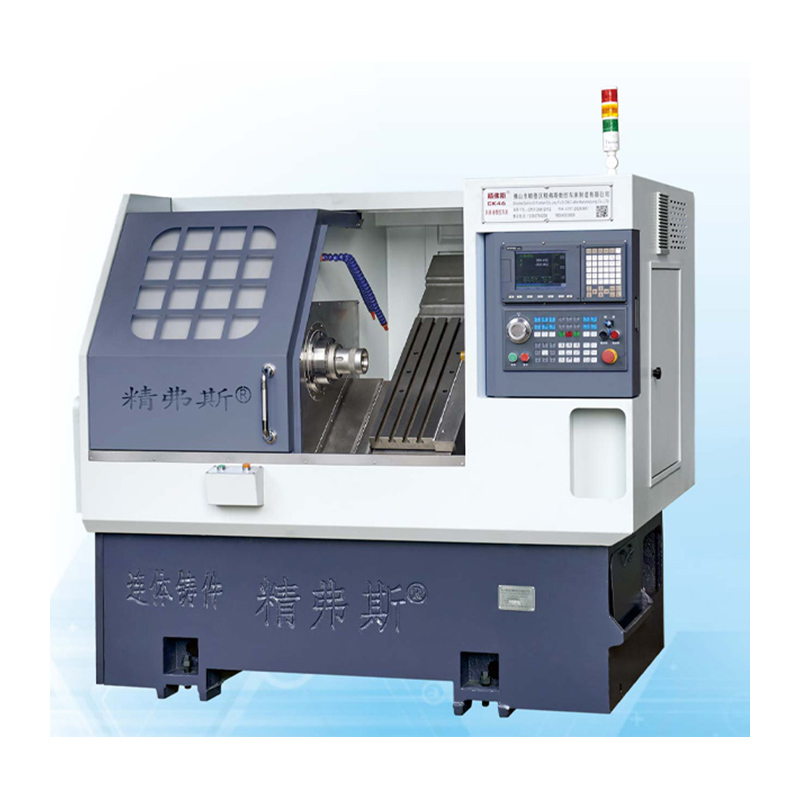

دستگاه چرخشی و فرز CNC

دستگاه چرخش و فرز Jingfusi® CNC راه حل نهایی برای کار با فلزات دقیق است. این که آیا شما به دنبال تولید اجزای پیچیده یا قطعات ساده هستید ، دستگاه ما برای تأمین نیازهای تولید شما طراحی شده است. با ویژگی های پیشرفته و مؤلفه های با کیفیت بالا ، دستگاه چرخش و فرز CNC ما گزینه مناسبی برای مشاغل است که به دنبال ساده سازی روند تولید خود هستند.

مدل:CK76DTY

ارسال استعلام

توضیحات محصول

ماشینکاری دقیق برای افزایش بهره وری

دستگاه چرخش و فرز CNC ما برای دقت و دقت مهندسی شده است. از فناوری پیشرفته استفاده می کند تا اطمینان حاصل شود که هر قسمت تولید شده از بالاترین کیفیت برخوردار است. دستگاه ما با قابلیت های دقیق ماشینکاری خود به سرعت کار می کند و باعث صرفه جویی در وقت شما و افزایش بهره وری می شود. بعلاوه ، با رابط کاربری آسان خود ، می توانید کار خود را با سهولت تنظیم و انجام دهید.

تطبیق پذیری برای برنامه های مختلف

دستگاه چرخش و فرز CNC ما همه کاره است و می تواند طیف گسترده ای از برنامه ها را اداره کند. این برنامه به طور خاص برای کنترل اجزای پیچیدگی متفاوت طراحی شده است و آن را به دستگاه ایده آل برای تولید کنندگان تولید قطعات مختلف تبدیل می کند. این که آیا شما در حال تولید اجزای پیچیده هوافضا یا قطعات مکانیکی ساده هستید ، دستگاه ما می تواند نیازهای شما را برطرف کند.

راه حل مقرون به صرفه برای تولید کنندگان کوچک و بزرگ

دستگاه چرخش و فرز CNC ما یک راه حل مقرون به صرفه برای شرکت های کوچک و بزرگ است. ویژگی های پیشرفته آن ، آن را به عنوان سرمایه گذاری مناسب برای مشاغل که به دنبال کاهش هزینه های عملیاتی خود هستند ، در حالی که بهره وری را افزایش می دهد ، می کند. با هزینه های کم نگهداری ، دستگاه ما می تواند به شما در صرفه جویی در هزینه در تعمیرات کمک کند ، در حالی که عملکرد کارآمد آن اطمینان می دهد که می توانید در زمان کمتری قطعات بیشتری تولید کنید.

ویژگی های پیشرفته برای عملکرد پیشرفته

دستگاه چرخشی و فرز CNC ما با ویژگی های پیشرفته ای بسته بندی شده است که آن را به ابزار نهایی فلزکاری تبدیل می کند. این مجهز به مؤلفه های با کیفیت بالا ، از جمله یک موتور دوک نخ ریسی و راهنماهای خطی بسیار دقیق است و اطمینان حاصل می کند که هر شغل با دقت و کارآیی تکمیل می شود. علاوه بر این ، سیستم ابزار انعطاف پذیر آن امکان تغییر سریع ابزار ، ساده سازی روند تولید و کاهش خرابی را فراهم می کند.

در پایان ، دستگاه چرخش و فرز CNC ما راه حل نهایی برای کار با فلزات دقیق است. ویژگی های پیشرفته آن ، اجزای با کیفیت بالا و سهولت در استفاده ، آن را به عنوان انتخاب مناسبی برای مشاغل که به دنبال ساده سازی روند تولید خود هستند ، می کند. دستگاه ما با داشتن تطبیق پذیری ، اثربخشی هزینه و عملکرد پیشرفته ، سرمایه گذاری مناسبی برای هر تولید کننده کوچک یا بزرگ است که به دنبال افزایش بهره وری ، کاهش هزینه ها و تولید اجزای با کیفیت بالا است.

لیست پارامتری

قسمت	مدل تراش	واحد	ck46dty	ck52dty
دامنه پردازش	حداکثر قطر چرخش دوک نخ ریسی	مگنی	600 Ø
	حداکثر چرخش دور دایره بیرونی	مگنی	300
	حداکثر قطر نوار	مگنی	Ø 45	55 Ø
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم 4500)	4200 (تنظیم 3500)

	نوع سر دوک نخ ریسی		A2-5	A2-6
	قطر دوپ با سوراخ	مگنی	56 Ø	Ø 66
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	800/400/60 ±


	سر قدرت 90 درجه از مرکز دوک نخ ریسی	مگنی	60
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 18) / 24 (تنظیم 18) / 15 (تنظیم 12)
	میله پیچ X/Z/Y	مگنی	32/32/32
	آهنگ غلتک X/Z/Y	مگنی	35/35/35
برج کوچک	مدل برجک برق (برجک برق)	BMT	BMT45 ， اختیاری BMT55

	کولت سر قدرت	است ،	ER25
	اندازه دارنده ابزار ثابت	مگنی	25x25
	قطر ساقه دارنده دارنده	مگنی	25
دم	قدرت/گشتاور اصلی موتور	kw / nm	7.5 کیلو وات/دارای امتیاز 47 نانومتری	11kW/دارای امتیاز 72 نانومتری


	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 1.8kW/11.5n. New Generation2.4 kW/دارای امتیاز 11.5 نانومتر اختیاری
	حداکثر سرعت موتور برجک	r/min	80000 ° (HEAD POWER 7000 تغییر ， 90 ° Power Head 6000 تغییر)
	قدرت/گشتاور موتور سر قدرت	kw / nm	8.5 کیلو وات/دارای امتیاز 16.5 نانومتر
	قدرت/گشتاور ابزار برجک در حال تغییر موتور	kw / nm	New Generation1.0 kW /3.1nm
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		فشار هیدرولیکی


	تمایل به رختخواب	°	35 درجه
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2200x1500x1900
	وزن کل کل دستگاه	کلوت	3900 کیلوگرم
	قدرت کل	kW	15
	مصرف انرژی متوسط	kw / h	3

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
