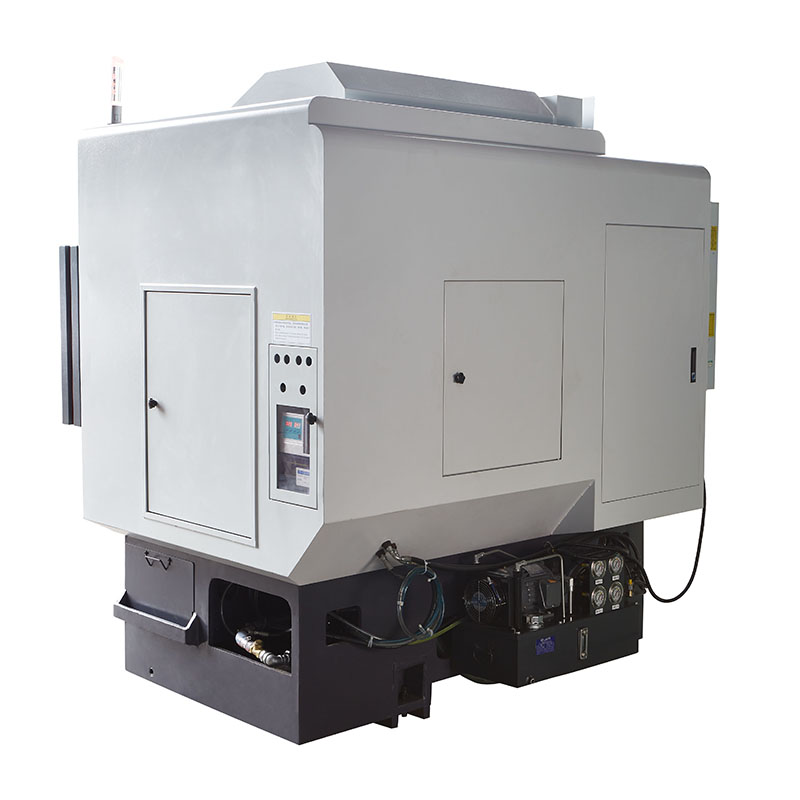

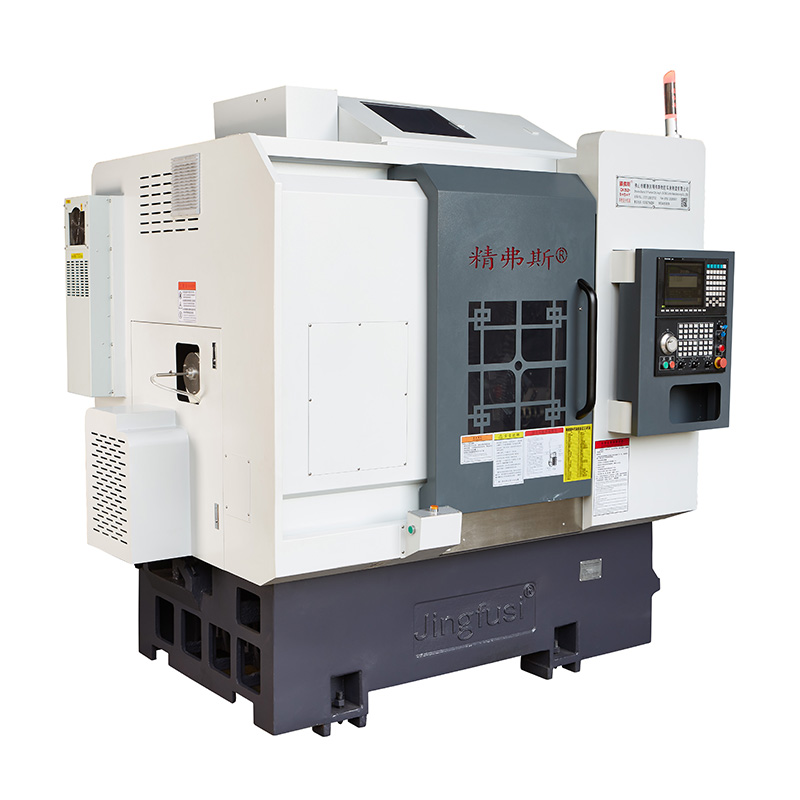

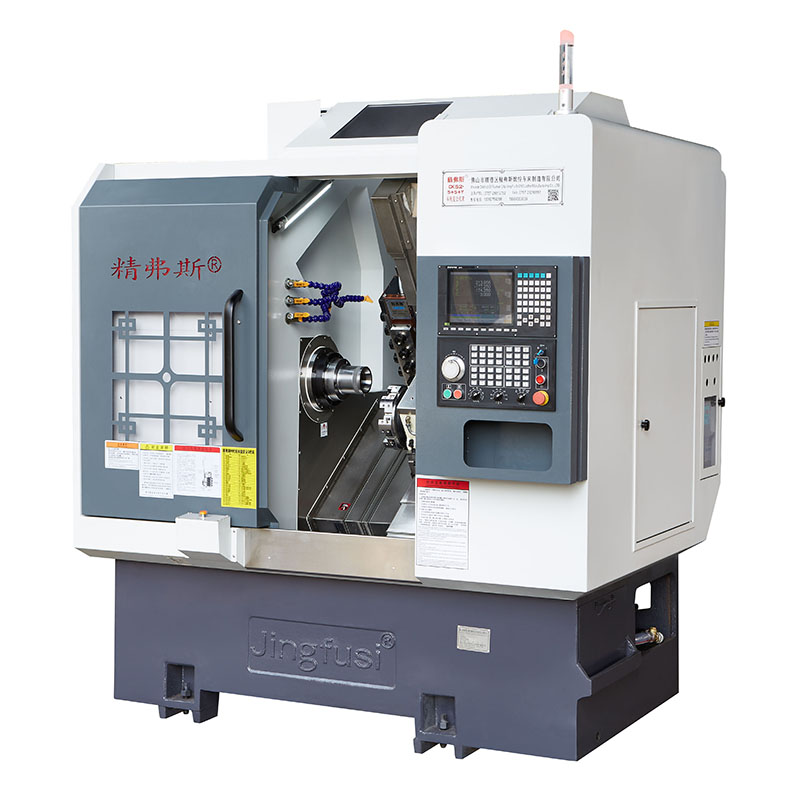

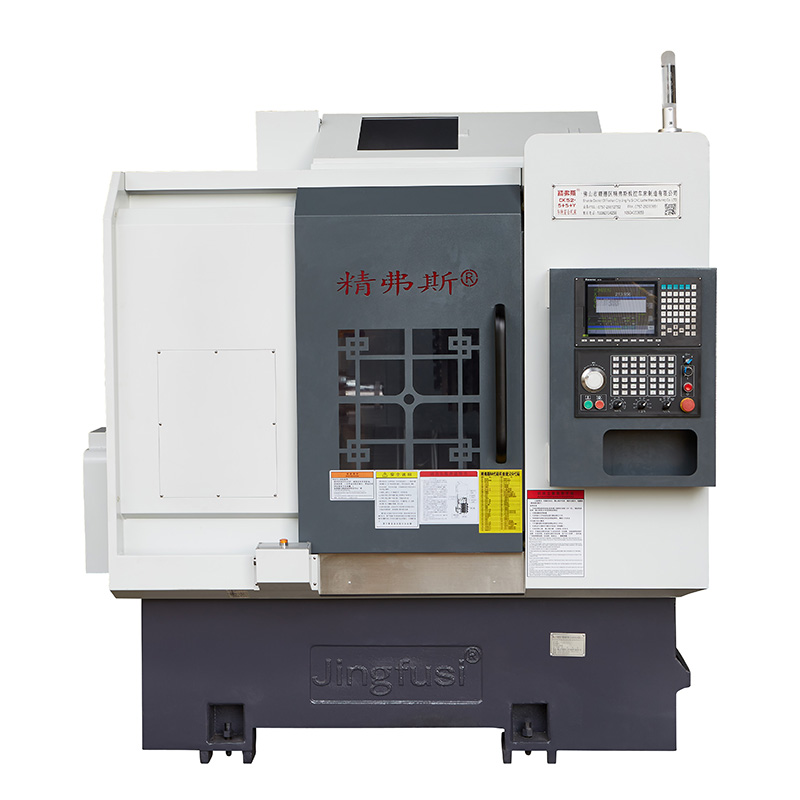

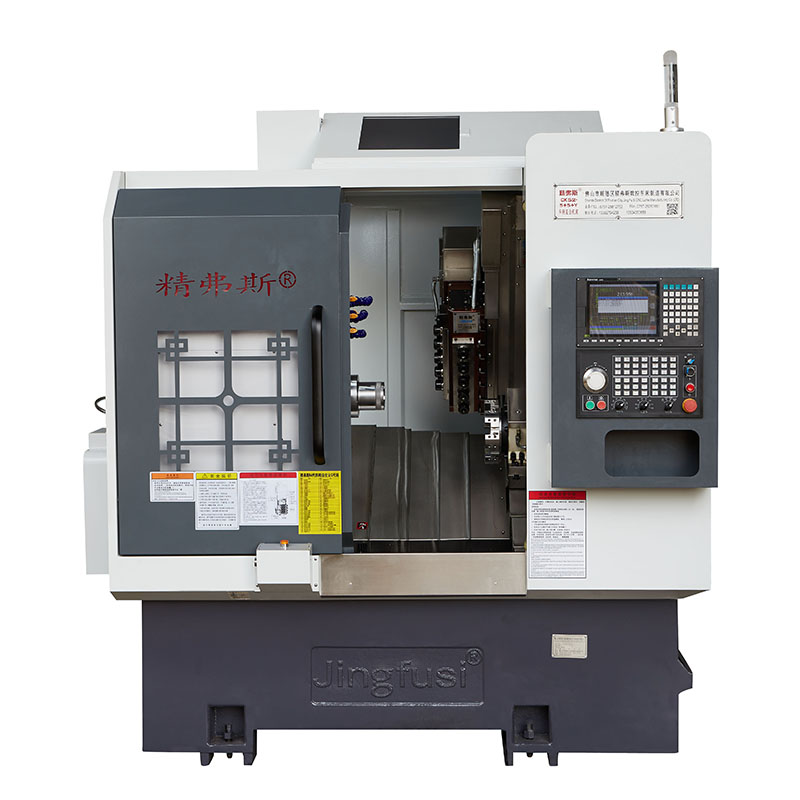

مورد | مدل ماشین تراش | واحد | CK46DTY | CK52DTY |
دامنه پردازش | حداکثر قطر چرخش دوک | میلی متر | Ø 600 | |
حداکثر طول دایره بیرونی چرخش | میلی متر | 300 | ||
حداکثر قطر میله | میلی متر | Ø 45 | Ø 55 | |
محور اصلی | حداکثر سرعت اسپیندل | دور در دقیقه | 6000 (تنظیم 4500) | 4200 (تنظیم 3500) |
نوع سر دوکی |
|
A2-5 | A2-6 | |
قطر سوراخ دوک | میلی متر | Ø 56 | Ø 66 | |
خوراک | حداکثر ضربه محور X/Z/Y | میلی متر | 800/400/60± | |
هد قدرت 90 درجه که از مرکز دوک عبور می کند | میلی متر | 60 | ||
حداکثر حرکت سریع محور X/Z/Y | متر در دقیقه | 24 (تنظیم 18) / 24 (تنظیم 18) / 15 (تنظیم 12) | ||
میله پیچ محور X/Z/Y | میلی متر | 32/32/32 | ||
مسیر غلتکی محور X/Z/Y | میلی متر | 35/35/35 | ||
برجک برقی |
مدل برجک برقی (برجک برقی) | BMT | BMT45، BMT55 اختیاری | |
کلت سر برقی | است | ER25 | ||
اندازه نگهدارنده ابزار ثابت | میلی متر | 25×25 | ||
قطر ساقه نگهدارنده سوراخ | میلی متر | Ø25 | ||
دمپایی | قدرت/گشتاور موتور اصلی | KW/Nm | 7.5 کیلووات / 47 نیوتن متر امتیاز | 11 کیلووات / 72 نیوتن متر امتیاز |
قدرت/گشتاور موتور محور X/Z/Y | KW/Nm | yaskawa 1.8KW/11.5N. اختیاری نسل جدید 2.4 کیلووات / دارای توان 11.5 نیوتن متر | ||
حداکثر سرعت موتور قدرت برجک | دور در دقیقه | 80000 درجه (هد قدرت ≤7000 تغییر، 90 درجه هد قدرت ≤6000 تغییر) | ||
قدرت/گشتاور موتور سر پاور | KW/Nm | 8.5 کیلووات / 16.5 نیوتن متر امتیاز | ||
قدرت/گشتاور موتور تعویض ابزار برجک | KW/Nm | نسل جدید 1.0 KW / 3.1NM | ||
دیگر | دستگاه ترمز موقعیت یابی اسپیندل |
|
فشار هیدرولیک | |
تمایل تخت | ° | 35 درجه | ||
طول ماشین ابزار X عرض X ارتفاع | میلی متر | 2200X1500X1900 | ||
وزن کل دستگاه | کیلوگرم | 3900 کیلوگرم | ||
حداکثر قدرت | کیلووات | 15 | ||
میانگین مصرف برق | کیلووات بر ساعت | 3 |
دقت دستگاه، استاندارد فاکتور Jingfus: | ||||||||
مورد آزمایشی اصلی | نمودار شماتیک | استاندارد کارخانه | ||||||
ضربان شعاعی دوک | ریزش مخروط بیرونی را تشخیص دهید | 0.0035 | ||||||
موقعیت تکرار محور X | تعیین موقعیت مکرر محور X. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.003 | ||||||
موقعیت تکرار محور Z |
|
تعیین موقعیت مکرر در محور Z. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور گرم پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.003 | |||||
موقعیت تکرار محور Y | تشخیص موقعیت مکرر در محور Y. نکته: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 0.004 | ||||||
موقعیت تکرار محور C | تغییر موقعیت نقطه ثابت محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید. | 20 ثانیه قوس | ||||||
موقعیت محور C چرخشی | دقت موقعیت تصادفی محور C را تشخیص دهید، توجه داشته باشید: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ جبران شود و سپس تنظیمات تکرار شده را بررسی کنید. | 72 ثانیه قوس | ||||||
ضربان گیره سر قدرت | ضربات مخروطی | 0.015 | ||||||
ضربان گیره سر قدرت |
|
ضرب و شتم بستن | 0.01 | |||||
اگر مشتری بخواهد دقت ISO یا VD1 محور X/Z/Y را آزمایش کند، باید در زمان نوشتن قرارداد مشخص شود. مشتری باید همزمان با پذیرش اولیه کارخانه Jingfusi این مورد را آزمایش کند. | ||||||||
