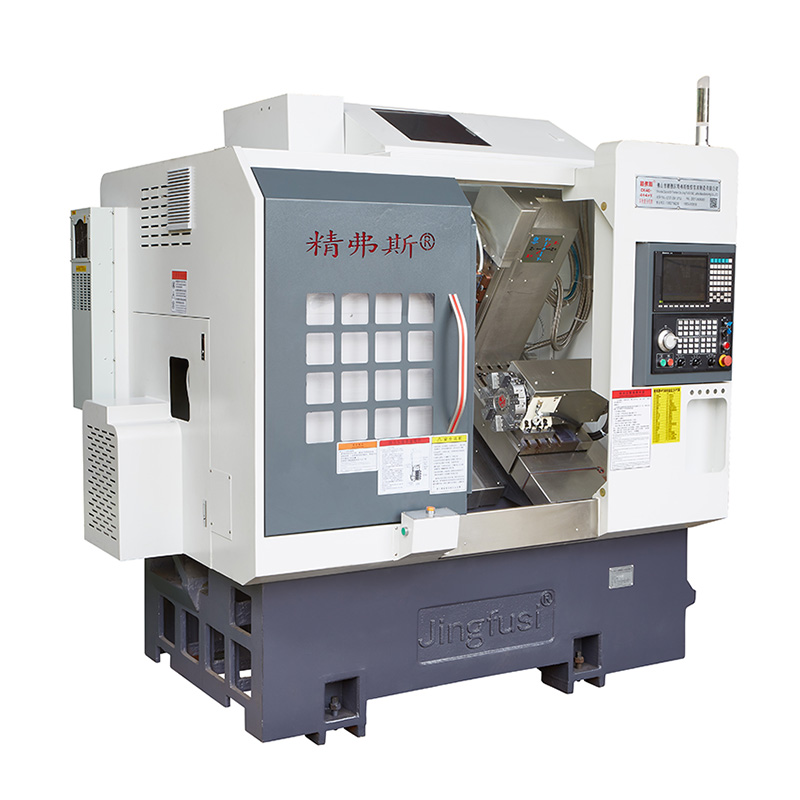

دستگاه مرکز چرخش چند منظوره CNC

معرفی دستگاه مرکز چرخش چند کاره CNC-راه حل نهایی برای ماشینکاری دقیق با کیفیت بالا. این دستگاه قدرتمند برای پاسخگویی به خواسته های حتی پیچیده ترین برنامه های چرخشی طراحی شده است ، و آن را به عنوان یک انتخاب ایده آل برای مشاغل که به بالاترین سطح دقت و کارآیی نیاز دارند ، تبدیل شده است.

مدل:CK52-5+5+Y

ارسال استعلام

توضیحات محصول

ساخته شده برای آخرین بار ، دستگاه مرکز چرخش چند منظوره CNC یک دستگاه با دوام و قابل اعتماد است که قادر به انجام طیف گسترده ای از کارها است-از عملیات ساده چرخش و حفاری تا کارهای پیچیده تر مانند فرز ، برش نخ و موارد دیگر.

یکی از ویژگی های مهم دستگاه مرکز چرخش چند منظوره CNC ، سیستم کنترل پیشرفته آن است که به اپراتورها امکان می دهد تا هر جنبه ای از فرآیند ماشینکاری را به راحتی برنامه ریزی و کنترل کنند و از حداکثر دقت و دقت اطمینان حاصل کنند. با استفاده از رابط کاربر پسند خود ، این دستگاه آسان برای استفاده است و می تواند به سرعت متناسب با نیازهای هر شغلی سازگار شود.

علاوه بر سیستم کنترل پیشرفته خود ، دستگاه مرکز چرخش چند منظوره CNC همچنین دارای طیف وسیعی از اجزای با کیفیت بالا ، از جمله یک سیستم دوک نخ ریسی پیشرفته ، راهنماهای خطی با دقت بالا و پایه چدن با دوام است. این مؤلفه ها با هماهنگی کامل کار می کنند تا اطمینان حاصل شود که هر شغل به بالاترین استاندارد تکمیل می شود.

این که آیا شما یک تجارت کوچک هستید یا یک شرکت بزرگتر ، دستگاه مرکز چرخش چند کاره CNC انتخاب مناسبی برای تمام نیازهای ماشینکاری شماست. این دستگاه با داشتن ویژگی های پیشرفته ، ساخت و سازهای بادوام و دقت استثنایی ، مطمئناً از انتظارات شما فراتر رفته و سالها عملکرد قابل اعتماد و با کیفیت را در اختیار شما قرار می دهد.

در پایان ، دستگاه مرکز چرخش چند منظوره CNC یک راه حل برتر از خط برای مشاغل است که بهترین ها را در ماشینکاری دقیق می طلبد. با ویژگی های پیشرفته خود ، رابط کاربر پسند و ساخت و سازهای قابل اعتماد ، مطمئناً سالها عملکرد قابل اعتماد و کارآمد را در اختیار شما قرار می دهد. پس چرا صبر کن؟ امروز برای کسب اطلاعات بیشتر در مورد این دستگاه باورنکردنی و اینکه چگونه می تواند تجارت شما را تغییر دهد ، با ما تماس بگیرید.

نمودار سفر ماشین

جزئیات محصول

لیست پارامتری

قسمت	محتوا	واحد	CK46-5+5+y	CK52-5+5+y
دامنه پردازش	نوسان روی رختخواب	مگنی	500 Ø
	حداکثر چرخش دور دایره بیرونی	مگنی	320
	حداکثر قطر نوار	مگنی	Ø 45	55 55 Ø 55
محور اصلی	حداکثر سرعت دوک نخ ریسی	r/min	6000 (تنظیم شده روی 4000)	4500 (تنظیم 3500)
	نوع سر دوک نخ ریسی		A2-5	A2-6
	قطر دوپ با سوراخ	مگنی	56 Ø	Ø 66
تغذیه کردن	محور x/z/y حداکثر سکته مغزی	مگنی	800/470/310
	حداکثر حرکت سریع محور x/z/y	M/من	24 (تنظیم 18)/24 (تنظیم 18)/15 (تنظیم 8)
	میله پیچ X/Z/Y	مگنی	32/32/25
	راه آهن محور x/z/y	مگنی	35/35/25
برج چاقو	برجک هشت ایستگاه	رایانه های شخصی	8 ایستگاه ، می تواند به دارندگان ابزار Double Hole ، اختیاری با 12 ایستگاه مجهز شود
سر قدرت	فرم نگه داشتن ابزار سر قدرت		ER25
	حداکثر سرعت سر برق	r/min	6000 (تنظیم 4000) ، معمولاً برای پردازش محصولات از 4000 استفاده می شود
	حداکثر حفاری و قطر سر فرز	مگنی	16
	فاصله بین شافت سر قدرت و شافت	مگنی	65
ماشین آلات الکتریکی	قدرت/گشتاور اصلی موتور	kw / nm	7.5 kW/47.75nm ، اختیاری 11kW/70.03nm برای قطعات فولادی با ظرفیت پردازش 80 و بالاتر
	قدرت/گشتاور محور x/z/y	kw / nm	Yaskawa 1.8kW/11.5nm. نسل جدید اختیاری 2.4 کیلو وات/امتیاز 11.5 نانومتر
	قدرت/گشتاور موتور X/Z Power Head	kw / nm	2.4 kW/11.5nm
	حداکثر سرعت موتور سر قدرت	r/min	5000
دیگر	دستگاه ترمز موقعیت یابی دوک نخ ریسی		فشار هیدرولیکی
	تمایل به رختخواب	°	35 درجه
	طول صفحه چاقوی طول x عرض x	مگنی	700x290
	طول ابزار ماشین عرض x عرض x ارتفاع	مگنی	2200x1580x2000
	وزن کل کل دستگاه	کلوت	3430
	قدرت کل	kW	13
	مصرف انرژی متوسط	kw / h	2

دقت ابزار ماشین

دقت ماشین ، استاندارد فاکتور جینگفوس
مورد اصلی	نمودار شماتیک	استاندارد کارخانه


ضرب و شتم شعاعی اسپیندل		ردیابی مخروط بیرونی	0.0035


موقعیت تکرار محور x		موقعیت مکرر محور x را تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


z محور z موقعیت تکرار		موقعیت مکرر را در محور z تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.003


موقعیت تکرار محور y		موقعیت مکرر را در محور Y تشخیص دهید. توجه: ابتدا حدود 50 بار برای جبران خطای موتور سرد و موتور داغ پیش بینی کنید و سپس موقعیت مکرر را تشخیص دهید.	0.004


C موقعیت تکرار محور		تنظیم مجدد نقطه ثابت محور c ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس موقعیت مکرر را تشخیص دهید	20 ثانیه قوس


چرخش موقعیت محور C		دقت موقعیت تصادفی محور c را تشخیص دهید ، توجه: ابتدا حدود 50 بار پیش بینی کنید تا خطای موتور سرد و موتور داغ را جبران کنید ، و سپس تنظیمات مکرر را بررسی کنید	72 ثانیه قوس


ضرب و شتم سر قدرت		مخروط	0.015

ضرب و شتم سر قدرت		کتک زدن	0.01

اگر مشتری بخواهد صحت ISO یا VD1 محور x/z/y را آزمایش کند ، در زمان نوشتن قرارداد مشخص می شود. مشتری باید این مورد را همزمان با پذیرش اولیه کارخانه Jingfusi آزمایش کند.
